Серия S · цилиндро-червячный редуктор
Входная цилиндрическая ступень и червячная ступень передают вращение под прямым углом.
- Входная цилиндрическая ступень и червячная ступень
- Угловая передача
- S — лапное исполнение / SA — насадное исполнение / SAF — фланцевое исполнение
Диапазон данных, перенесённых из каталога
Крутящий момент на выходном валу
16–4550 N·m
Передаточное отношение
6.8–288
Мощность двигателя
0.18–22 kW
Частота вращения на выходе
2.4–203 r/min
Диапазоны обобщают строки каталога, перенесённые на данный момент; это не предельные возможности производства. Значения относятся к разным типоразмерам и вариантам подбора, включая комбинированные редукторы, а не к характеристикам одного изделия. Для фактического подбора используйте таблицы по типоразмерам.
Определите монтажное исполнение

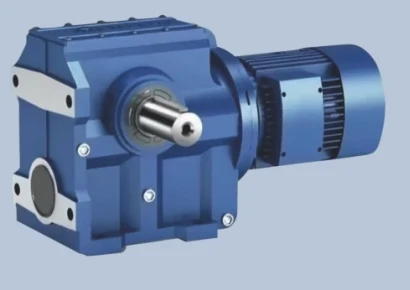

S · монтажное исполнение из каталога
Изображение корпуса и расположения валов S из каталога.
Источник: каталог HaoRan 2026, электронная страница 9
- S
- Стандартное лапное исполнение.
- SA
- Насадное исполнение.
- SAF
- Фланцевое исполнение.
- SF
- Компоновка с фланцем для соответствующей установки.
Семейство S объединяет входную цилиндрическую ступень и червячную ступень, передавая вращение под прямым углом. Такая конструкция полезна, когда двигатель невозможно расположить на одной оси с валом рабочей машины и передача должна менять направление в пределах габаритов машины.
Сначала конструкция, затем обозначение
Для применения червячной ступени недостаточно совпадения обозначений: вместе с рабочей машиной необходимо оценить режим работы, температурные условия, пусковую нагрузку, а также требования к обратному ходу (ведомый вал приводит ведущий) или удержанию нагрузки. Склонность червячной передачи к самоторможению зависит от условий применения и не заменяет определения необходимости отдельного удерживающего устройства или тормоза.
Варианты исполнения
S — стандартное лапное исполнение. SA — насадное исполнение, SAF — фланцевое исполнение, а SF — компоновка с фланцем для соответствующей установки. Монтажное исполнение необходимо сверить с чертежом оборудования заказчика.
Таблицы подбора из каталога по типоразмерам
Таблицы ниже сформированы из подтверждённых строк каталога HaoRan RSKF. Раздел каждого типоразмера по умолчанию свёрнут. Фильтр мощности позволяет сократить число видимых строк в любой открытой таблице; он не меняет исходные данные каталога и не определяет совместимость.
Нет строк каталога, соответствующих этим фильтрам. Сбросьте фильтры, чтобы просмотреть все перенесённые строки.
Типоразмер 37: крутящий момент 16–101 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 37
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | S, SA, SAF, SF |
| Крутящий момент на выходном валу | 16–101 N·m |
| Диапазон передаточных отношений | 6.8–51 |
| Мощность двигателя | 0.37 kW |
| Частота вращения на выходе | 27.0–203.0 r/min |
| Масса | 6.0–8.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 92.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 203 | 16 | 6.80 | 2070 | 2.7 |
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 173 | 18 | 8.00 | 2150 | 2.5 |
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 153 | 21 | 9.02 | 2220 | 2.2 |
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 135 | 23 | 10.23 | 2280 | 2.0 |
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 127 | 25 | 10.91 | 2320 | 1.95 |
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 111 | 28 | 12.48 | 2390 | 1.70 |
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 103 | 30 | 13.39 | 2420 | 1.60 |
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 89 | 35 | 15.53 | 2500 | 1.45 |
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 76 | 41 | 18.24 | 2570 | 1.30 |
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 69 | 44 | 19.89 | 2610 | 1.20 |
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 61 | 47 | 22.50 | 2870 | 1.55 |
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 54 | 52 | 25.38 | 2940 | 1.40 |
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 48 | 59 | 28.76 | 3000 | 1.30 |
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 45 | 63 | 30.68 | 3000 | 1.20 |
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 39 | 71 | 35.10 | 3000 | 1.10 |
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 37 | 76 | 37.66 | 3000 | 1.05 |
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 32 | 87 | 43.68 | 3000 | 0.95 |
| S37 / SF37 / SA37 / SAF37 | 0.37 | 4 | 27 | 101 | 51.30 | 3000 | 0.80 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 47: крутящий момент 32–205 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 47
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | S, SA, SAF, SF |
| Крутящий момент на выходном валу | 32–205 N·m |
| Диапазон передаточных отношений | 9.23–185 |
| Мощность двигателя | 0.25–0.55 kW |
| Частота вращения на выходе | 7.0–147.0 r/min |
| Масса | 10.0–14.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 90–92.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| S47 / SF47 / SA47 / SAF47 | 0.18 | 6 | 6.8 | 144 | 128.10 | 5470 | 1.20 |
| S47 / SF47 / SA47 / SAF47 | 0.18 | 6 | 4.3 | 215 | 201.00 | 5090 | 0.85 |
| S47 / SF47 / SA47 / SAF47 | 0.25 | 4 | 27 | 68 | 47.32 | 5760 | 2.3 |
| S47 / SF47 / SA47 / SAF47 | 0.25 | 4 | 24 | 78 | 54.59 | 5720 | 2.0 |
| S47 / SF47 / SA47 / SAF47 | 0.25 | 4 | 20 | 90 | 63.80 | 5670 | 1.70 |
| S47 / SF47 / SA47 / SAF47 | 0.25 | 4 | 19 | 80 | 67.20 | 5740 | 2.1 |
| S47 / SF47 / SA47 / SAF47 | 0.25 | 4 | 19 | 97 | 69.39 | 5640 | 1.60 |
| S47 / SF47 / SA47 / SAF47 | 0.25 | 4 | 18 | 85 | 71.75 | 5720 | 1.95 |
| S47 / SF47 / SA47 / SAF47 | 0.25 | 4 | 15 | 98 | 84.00 | 5670 | 1.70 |
| S47 / SF47 / SA47 / SAF47 | 0.25 | 4 | 14 | 108 | 94.08 | 5630 | 1.55 |
| S47 / SF47 / SA47 / SAF47 | 0.25 | 4 | 12 | 124 | 110.73 | 5560 | 1.35 |
| S47 / SF47 / SA47 / SAF47 | 0.25 | 4 | 10 | 141 | 128.10 | 5480 | 1.20 |
| S47 / SF47 / SA47 / SAF47 | 0.25 | 4 | 9.5 | 150 | 137.05 | 5440 | 1.10 |
| S47 / SF47 / SA47 / SAF47 | 0.25 | 4 | 8.2 | 170 | 158.12 | 5340 | 1.00 |
| S47 / SF47 / SA47 / SAF47 | 0.25 | 4 | 7.0 | 195 | 184.80 | 5210 | 0.85 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 147 | 32 | 9.23 | 3270 | 3.4 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 126 | 37 | 10.80 | 3400 | 2.9 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 112 | 42 | 12.10 | 3500 | 2.6 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 96 | 49 | 14.24 | 3630 | 2.2 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 83 | 56 | 16.47 | 3750 | 1.95 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 77 | 60 | 17.62 | 3810 | 1.85 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 67 | 69 | 20.33 | 3920 | 1.60 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 59 | 74 | 23.20 | 4310 | 2.1 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 55 | 78 | 24.77 | 4380 | 2.0 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 47 | 91 | 29.00 | 4540 | 1.70 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 42 | 101 | 32.48 | 4650 | 1.55 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 36 | 118 | 38.23 | 4810 | 1.30 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 31 | 135 | 44.22 | 4950 | 1.15 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 29 | 144 | 47.32 | 5010 | 1.10 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 25 | 165 | 54.59 | 5130 | 0.95 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 20 | 169 | 67.20 | 5350 | 1.00 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 19 | 179 | 71.75 | 5290 | 0.95 |
| S47 / SF47 / SA47 / SAF47 | 0.55 | 4 | 16 | 205 | 84.00 | 5140 | 0.80 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 57: крутящий момент 101–360 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 57
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | S, SA, SAF, SF |
| Крутящий момент на выходном валу | 101–360 N·m |
| Диапазон передаточных отношений | 7.28–201 |
| Мощность двигателя | 0.18–3.0 kW |
| Частота вращения на выходе | 4.4–192.0 r/min |
| Масса | 14.0–18.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 90–96.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| SF57 / SA57 / SAF57 | 0.18 | 4 | 7.1 | 143 | 184.80 | 8050 | 2.1 |
| SF57 / SA57 / SAF57 | 0.18 | 4 | 6.6 | 154 | 201.00 | 8010 | 1.90 |
| SF57 / SA57 / SAF57 | 0.25 | 4 | 15 | 101 | 84.00 | 8190 | 2.9 |
| SF57 / SA57 / SAF57 | 0.25 | 4 | 14 | 111 | 94.08 | 8160 | 2.7 |
| SF57 / SA57 / SAF57 | 0.25 | 4 | 12 | 129 | 110.73 | 8110 | 2.3 |
| SF57 / SA57 / SAF57 | 0.25 | 4 | 10 | 146 | 128.10 | 8040 | 2.0 |
| SF57 / SA57 / SAF57 | 0.25 | 6 | 6.9 | 205 | 128.10 | 7760 | 1.45 |
| SF57 / SA57 / SAF57 | 0.25 | 4 | 9.5 | 155 | 137.05 | 8010 | 1.90 |
| SF57 / SA57 / SAF57 | 0.25 | 6 | 6.4 | 220 | 137.05 | 7690 | 1.35 |
| SF57 / SA57 / SAF57 | 0.25 | 4 | 8.2 | 176 | 158.12 | 7920 | 1.70 |
| SF57 / SA57 / SAF57 | 0.25 | 6 | 5.6 | 245 | 158.12 | 7510 | 1.20 |
| SF57 / SA57 / SAF57 | 0.25 | 4 | 7.0 | 200 | 184.80 | 7790 | 1.45 |
| SF57 / SA57 / SAF57 | 0.25 | 6 | 4.8 | 285 | 184.80 | 7230 | 1.05 |
| SF57 / SA57 / SAF57 | 0.25 | 4 | 6.5 | 215 | 201.00 | 7700 | 1.35 |
| SF57 / SA57 / SAF57 | 0.25 | 6 | 4.4 | 305 | 201.00 | 7050 | 1.00 |
| S57 / SF57 / SA57 / SAF57 | 0.37 | 6 | 11 | 205 | 84.00 | 7760 | 1.45 |
| S57 / SF57 / SA57 / SAF57 | 0.37 | 6 | 9.6 | 230 | 94.08 | 7630 | 1.30 |
| S57 / SF57 / SA57 / SAF57 | 0.37 | 6 | 8.1 | 265 | 110.73 | 7390 | 1.10 |
| S57 / SF57 / SA57 / SAF57 | 0.37 | 6 | 7.0 | 300 | 128.10 | 7100 | 1.00 |
| S57 / SF57 / SA57 / SAF57 | 0.37 | 6 | 6.6 | 315 | 137.05 | 6930 | 0.95 |
| S57 / SF57 / SA57 / SAF57 | 0.37 | 6 | 5.7 | 360 | 158.12 | 6490 | 0.80 |
| SF57 / SA57 / SAF57 | 0.55 | 6 | 24 | 176 | 38.23 | 7920 | 1.55 |
| SF57 / SA57 / SAF57 | 0.55 | 6 | 20 | 200 | 44.22 | 7790 | 1.35 |
| SF57 / SA57 / SAF57 | 0.55 | 6 | 19 | 215 | 47.32 | 7710 | 1.25 |
| SF57 / SA57 / SAF57 | 0.55 | 6 | 16 | 245 | 54.59 | 7520 | 1.10 |
| SF57 / SA57 / SAF57 | 0.55 | 6 | 13 | 250 | 67.20 | 7470 | 1.15 |
| SF57 / SA57 / SAF57 | 0.55 | 6 | 13 | 265 | 71.75 | 7360 | 1.10 |
| SF57 / SA57 / SAF57 | 0.55 | 6 | 11 | 305 | 84.00 | 7030 | 0.95 |
| SF57 / SA57 / SAF57 | 0.55 | 6 | 9.6 | 340 | 94.08 | 6710 | 0.85 |
| SF57 / SA57 / SAF57 | 3.0 | 4 | 192 | 136 | 7.28 | 3900 | 1.10 |
| SF57 / SA57 / SAF57 | 3.0 | 4 | 162 | 160 | 8.64 | 3960 | 1.05 |
| SF57 / SA57 / SAF57 | 3.0 | 4 | 152 | 171 | 9.23 | 3970 | 1.00 |
| SF57 / SA57 / SAF57 | 3.0 | 4 | 130 | 199 | 10.80 | 3990 | 0.85 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 67: крутящий момент 119–570 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 67
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | S, SA, SAF, SF |
| Крутящий момент на выходном валу | 119–570 N·m |
| Диапазон передаточных отношений | 7.56–217 |
| Мощность двигателя | 0.18–4.0 kW |
| Частота вращения на выходе | 3.1–188.0 r/min |
| Масса | 25.0–32.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 90–97.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| S67 / SF67 / SA67 / SAF67 | 0.18 | 6 | 4.6 | 225 | 190.11 | 10400 | 2.5 |
| S67 / SF67 / SA67 / SAF67 | 0.18 | 6 | 4.0 | 255 | 217.41 | 10300 | 2.2 |
| S67 / SF67 / SA67 / SAF67 | 0.25 | 8 | 4.3 | 330 | 158.45 | 9980 | 1.70 |
| SF67 / SA67 / SAF67 | 0.25 | 6 | 5.6 | 265 | 158.45 | 10300 | 2.1 |
| S67 / SF67 / SA67 / SAF67 | 0.25 | 8 | 3.8 | 370 | 180.60 | 9770 | 1.50 |
| SF67 / SA67 / SAF67 | 0.25 | 6 | 4.9 | 295 | 180.60 | 10100 | 1.90 |
| S67 / SF67 / SA67 / SAF67 | 0.25 | 8 | 3.6 | 390 | 190.11 | 9670 | 1.45 |
| SF67 / SA67 / SAF67 | 0.25 | 6 | 4.6 | 310 | 190.11 | 10100 | 1.80 |
| S67 / SF67 / SA67 / SAF67 | 0.25 | 8 | 3.1 | 435 | 217.41 | 9350 | 1.30 |
| SF67 / SA67 / SAF67 | 0.25 | 6 | 4.1 | 350 | 217.41 | 9890 | 1.60 |
| S67 / SF67 / SA67 / SAF67 | 0.37 | 6 | 5.7 | 380 | 158.45 | 9700 | 1.45 |
| S67 / SF67 / SA67 / SAF67 | 0.37 | 6 | 5.0 | 430 | 180.60 | 9400 | 1.30 |
| S67 / SF67 / SA67 / SAF67 | 0.37 | 6 | 4.7 | 450 | 190.11 | 9260 | 1.25 |
| S67 / SF67 / SA67 / SAF67 | 0.37 | 6 | 4.1 | 505 | 217.41 | 8810 | 1.10 |
| S67 / SF67 / SA67 / SAF67 | 0.55 | 4 | 21 | 205 | 65.63 | 10500 | 2.3 |
| S67 / SF67 / SA67 / SAF67 | 0.55 | 4 | 18 | 230 | 75.06 | 10400 | 2.1 |
| S67 / SF67 / SA67 / SAF67 | 0.55 | 4 | 16 | 230 | 85.83 | 10400 | 2.3 |
| S67 / SF67 / SA67 / SAF67 | 0.55 | 4 | 13 | 265 | 100.80 | 10300 | 1.95 |
| S67 / SF67 / SA67 / SAF67 | 0.55 | 4 | 13 | 275 | 106.75 | 10200 | 1.85 |
| S67 / SF67 / SA67 / SAF67 | 0.55 | 4 | 11 | 310 | 121.33 | 10100 | 1.65 |
| S67 / SF67 / SA67 / SAF67 | 0.55 | 4 | 10 | 340 | 134.40 | 9930 | 1.55 |
| S67 / SF67 / SA67 / SAF67 | 0.55 | 4 | 7.2 | 465 | 190.11 | 9150 | 1.10 |
| S67 / SF67 / SA67 / SAF67 | 0.55 | 4 | 6.3 | 520 | 217.41 | 8660 | 1.00 |
| S67 / SF67 / SA67 / SAF67 | 1.1 | 4 | 47 | 187 | 29.63 | 8330 | 2.6 |
| S67 / SF67 / SA67 / SAF67 | 1.1 | 4 | 40 | 220 | 34.80 | 8660 | 2.2 |
| S67 / SF67 / SA67 / SAF67 | 1.1 | 4 | 38 | 230 | 36.85 | 8780 | 2.1 |
| S67 / SF67 / SA67 / SAF67 | 1.1 | 4 | 33 | 260 | 41.89 | 9040 | 1.85 |
| S67 / SF67 / SA67 / SAF67 | 1.1 | 4 | 30 | 285 | 46.40 | 9240 | 1.65 |
| S67 / SF67 / SA67 / SAF67 | 1.1 | 4 | 26 | 335 | 54.70 | 9560 | 1.45 |
| S67 / SF67 / SA67 / SAF67 | 1.1 | 4 | 22 | 380 | 62.35 | 9720 | 1.25 |
| S67 / SF67 / SA67 / SAF67 | 1.1 | 4 | 21 | 400 | 65.63 | 9610 | 1.20 |
| S67 / SF67 / SA67 / SAF67 | 1.1 | 4 | 18 | 405 | 78.00 | 9550 | 1.30 |
| S67 / SF67 / SA67 / SAF67 | 1.1 | 4 | 16 | 445 | 85.83 | 9300 | 1.15 |
| S67 / SF67 / SA67 / SAF67 | 1.1 | 4 | 14 | 515 | 100.80 | 8740 | 1.00 |
| S67 / SF67 / SA67 / SAF67 | 1.1 | 4 | 13 | 540 | 106.75 | 8490 | 0.95 |
| S67 / SF67 / SA67 / SAF67 | 1.5 | 4 | 21 | 540 | 65.63 | 8510 | 0.90 |
| S67 / SF67 / SA67 / SAF67 | 1.5 | 4 | 18 | 550 | 78.00 | 8390 | 0.95 |
| S67 / SF67 / SA67 / SAF67 | 2.2 | 4 | 162 | 119 | 8.69 | 5300 | 2.8 |
| S67 / SF67 / SA67 / SAF67 | 2.2 | 4 | 141 | 137 | 10.03 | 5450 | 2.5 |
| S67 / SF67 / SA67 / SAF67 | 2.2 | 4 | 128 | 151 | 11.03 | 5550 | 2.3 |
| S67 / SF67 / SA67 / SAF67 | 2.2 | 4 | 109 | 176 | 12.96 | 5710 | 1.95 |
| S67 / SF67 / SA67 / SAF67 | 2.2 | 4 | 103 | 186 | 13.73 | 5770 | 1.85 |
| S67 / SF67 / SA67 / SAF67 | 2.2 | 4 | 90 | 210 | 15.60 | 5880 | 1.60 |
| S67 / SF67 / SA67 / SAF67 | 2.2 | 4 | 82 | 235 | 17.28 | 5960 | 1.45 |
| S67 / SF67 / SA67 / SAF67 | 2.2 | 4 | 69 | 275 | 20.37 | 6060 | 1.25 |
| S67 / SF67 / SA67 / SAF67 | 2.2 | 4 | 60 | 295 | 23.33 | 6920 | 1.60 |
| S67 / SF67 / SA67 / SAF67 | 2.2 | 4 | 52 | 340 | 26.93 | 7080 | 1.40 |
| S67 / SF67 / SA67 / SAF67 | 2.2 | 4 | 48 | 370 | 29.63 | 7180 | 1.30 |
| S67 / SF67 / SA67 / SAF67 | 2.2 | 4 | 41 | 435 | 34.80 | 7320 | 1.10 |
| S67 / SF67 / SA67 / SAF67 | 2.2 | 4 | 38 | 460 | 36.85 | 7360 | 1.05 |
| S67 / SF67 / SA67 / SAF67 | 2.2 | 4 | 34 | 515 | 41.89 | 7440 | 0.95 |
| S67 / SF67 / SA67 / SAF67 | 2.2 | 4 | 30 | 570 | 46.40 | 7480 | 0.85 |
| SF67 / SA67 / SAF67 | 3.0 | 4 | 185 | 143 | 7.56 | 4830 | 2.1 |
| SF67 / SA67 / SAF67 | 3.0 | 4 | 161 | 164 | 8.69 | 4940 | 2.0 |
| SF67 / SA67 / SAF67 | 3.0 | 4 | 140 | 188 | 10.03 | 5050 | 1.80 |
| SF67 / SA67 / SAF67 | 3.0 | 4 | 127 | 205 | 11.03 | 5100 | 1.65 |
| SF67 / SA67 / SAF67 | 3.0 | 4 | 108 | 240 | 12.96 | 5190 | 1.40 |
| SF67 / SA67 / SAF67 | 3.0 | 4 | 102 | 255 | 13.73 | 5210 | 1.35 |
| SF67 / SA67 / SAF67 | 3.0 | 4 | 90 | 290 | 15.60 | 5240 | 1.15 |
| SF67 / SA67 / SAF67 | 3.0 | 4 | 81 | 320 | 17.28 | 5250 | 1.05 |
| SF67 / SA67 / SAF67 | 3.0 | 4 | 69 | 375 | 20.37 | 5230 | 0.90 |
| SF67 / SA67 / SAF67 | 3.0 | 4 | 60 | 405 | 23.33 | 6270 | 1.20 |
| S67 / SF67 / SA67 / SAF67 | 4.0 | 4 | 188 | 188 | 7.56 | 4430 | 55 |
| S67 / SF67 / SA67 / SAF67 | 4.0 | 4 | 129 | 270 | 11.03 | 4530 | 25 |
| S67 / SF67 / SA67 / SAF67 | 4.0 | 4 | 110 | 320 | 12.96 | 4520 | 1 |
| S67 / SF67 / SA67 / SAF67 | 4.0 | 4 | 103 | 335 | 13.73 | 4500 | 1.00 |
| S67 / SF67 / SA67 / SAF67 | 4.0 | 4 | 91 | 380 | 15.60 | 4180 | 0.90 |
| S67 / SF67 / SA67 / SAF67 | 4.0 | 4 | 82 | 420 | 17.28 | 3810 | 0.80 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 77: крутящий момент 205–1250 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 77
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | S, SA, SAF, SF |
| Крутящий момент на выходном валу | 205–1250 N·m |
| Диапазон передаточных отношений | 8.06–225 |
| Мощность двигателя | 0.37–7.5 kW |
| Частота вращения на выходе | 3.0–177.0 r/min |
| Масса | 45.0–55.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 91–98.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| SF77 / SA77 / SAF77 | 0.37 | 8 | 4.2 | 545 | 161.60 | 15900 | 2.3 |
| SF77 / SA77 / SAF77 | 0.37 | 8 | 3.6 | 630 | 189.09 | 15600 | 2.0 |
| SF77 / SA77 / SAF77 | 0.37 | 8 | 3.2 | 700 | 214.00 | 15300 | 1.80 |
| SF77 / SA77 / SAF77 | 0.55 | 4 | 7.2 | 505 | 189.09 | 16000 | 2.5 |
| SF77 / SA77 / SAF77 | 0.55 | 4 | 6.4 | 560 | 214.00 | 15800 | 2.3 |
| SF77 / SA77 / SAF77 | 0.55 | 8 | 3.0 | 1090 | 225.26 | 13200 | 1.15 |
| S77 / SF77 / SA77 / SAF77 | 0.75 | 4 | 13 | 405 | 107.83 | 16000 | 2.9 |
| S77 / SF77 / SA77 / SAF77 | 0.75 | 4 | 11 | 460 | 123.20 | 16000 | 2.6 |
| S77 / SF77 / SA77 / SAF77 | 0.75 | 4 | 11 | 480 | 130.00 | 16000 | 2.5 |
| S77 / SF77 / SA77 / SAF77 | 0.75 | 4 | 9.3 | 545 | 148.15 | 15900 | 2.3 |
| S77 / SF77 / SA77 / SAF77 | 0.75 | 4 | 8.5 | 585 | 161.60 | 15800 | 2.2 |
| SF77 / SA77 / SAF77 | 0.75 | 6 | 5.6 | 860 | 161.60 | 14600 | 1.45 |
| S77 / SF77 / SA77 / SAF77 | 0.75 | 4 | 7.3 | 675 | 189.09 | 15400 | 1.90 |
| SF77 / SA77 / SAF77 | 0.75 | 6 | 4.8 | 990 | 189.09 | 13900 | 1.30 |
| S77 / SF77 / SA77 / SAF77 | 0.75 | 4 | 6.4 | 755 | 214.00 | 15100 | 1.70 |
| SF77 / SA77 / SAF77 | 0.75 | 6 | 4.2 | 1110 | 214.00 | 13100 | 1.15 |
| S77 / SF77 / SA77 / SAF77 | 0.75 | 4 | 6.1 | 790 | 225.26 | 14900 | 1.60 |
| SF77 / SA77 / SAF77 | 0.75 | 6 | 4.0 | 1160 | 225.26 | 12700 | 1.10 |
| SF77 / SA77 / SAF77 | 3.0 | 4 | 131 | 205 | 10.65 | 7670 | 3.5 |
| SF77 / SA77 / SAF77 | 3.0 | 4 | 116 | 230 | 12.07 | 7870 | 3.1 |
| SF77 / SA77 / SAF77 | 3.0 | 4 | 102 | 260 | 13.76 | 8060 | 2.7 |
| SF77 / SA77 / SAF77 | 3.0 | 4 | 92 | 290 | 15.28 | 8210 | 2.5 |
| SF77 / SA77 / SAF77 | 3.0 | 4 | 80 | 330 | 17.45 | 8390 | 2.2 |
| SF77 / SA77 / SAF77 | 3.0 | 4 | 76 | 345 | 18.42 | 8450 | 2.0 |
| SF77 / SA77 / SAF77 | 3.0 | 4 | 67 | 395 | 20.99 | 8590 | 1.80 |
| SF77 / SA77 / SAF77 | 3.0 | 4 | 61 | 430 | 22.89 | 8680 | 1.65 |
| SF77 / SA77 / SAF77 | 3.0 | 4 | 56 | 455 | 25.07 | 9840 | 2.2 |
| SF77 / SA77 / SAF77 | 3.0 | 4 | 49 | 515 | 28.41 | 10100 | 2.0 |
| SF77 / SA77 / SAF77 | 3.0 | 4 | 43 | 585 | 32.38 | 10300 | 1.85 |
| SF77 / SA77 / SAF77 | 3.0 | 4 | 39 | 645 | 35.94 | 10400 | 1.70 |
| SF77 / SA77 / SAF77 | 3.0 | 4 | 34 | 735 | 41.07 | 10600 | 1.50 |
| SF77 / SA77 / SAF77 | 3.0 | 4 | 32 | 770 | 43.33 | 10700 | 1.40 |
| SF77 / SA77 / SAF77 | 3.0 | 4 | 28 | 880 | 49.38 | 10800 | 1.25 |
| SF77 / SA77 / SAF77 | 3.0 | 4 | 26 | 950 | 53.87 | 10800 | 1.15 |
| SF77 / SA77 / SAF77 | 3.0 | 4 | 25 | 880 | 56.92 | 12100 | 1.10 |
| SF77 / SA77 / SAF77 | 4.0 | 4 | 33 | 1020 | 43.33 | 9370 | 1.10 |
| SF77 / SA77 / SAF77 | 4.0 | 4 | 29 | 1150 | 49.38 | 9320 | 0.95 |
| SF77 / SA77 / SAF77 | 4.0 | 4 | 26 | 1250 | 53.87 | 9250 | 0.90 |
| S77 / SF77 / SA77 / SAF77 | 5.5 | 4 | 177 | 275 | 8.06 | 6280 | 2.5 |
| S77 / SF77 / SA77 / SAF77 | 5.5 | 4 | 151 | 325 | 9.44 | 6390 | 2.2 |
| S77 / SF77 / SA77 / SAF77 | 5.5 | 4 | 134 | 365 | 10.65 | 6450 | 2.0 |
| S77 / SF77 / SA77 / SAF77 | 5.5 | 4 | 118 | 410 | 12.07 | 6500 | 1.75 |
| S77 / SF77 / SA77 / SAF77 | 5.5 | 4 | 104 | 470 | 13.76 | 6510 | 1.50 |
| S77 / SF77 / SA77 / SAF77 | 5.5 | 4 | 94 | 520 | 15.28 | 6490 | 1.35 |
| S77 / SF77 / SA77 / SAF77 | 5.5 | 4 | 82 | 590 | 17.45 | 6170 | 1.20 |
| S77 / SF77 / SA77 / SAF77 | 5.5 | 4 | 78 | 625 | 18.42 | 5920 | 1.15 |
| S77 / SF77 / SA77 / SAF77 | 5.5 | 4 | 57 | 820 | 25.07 | 7940 | 1.25 |
| S77 / SF77 / SA77 / SAF77 | 5.5 | 4 | 50 | 920 | 28.41 | 7920 | 1.15 |
| S77 / SF77 / SA77 / SAF77 | 7.5 | 4 | 177 | 380 | 8.06 | 5580 | 1.80 |
| S77 / SF77 / SA77 / SAF77 | 7.5 | 4 | 151 | 440 | 9.44 | 5540 | 1.65 |
| S77 / SF77 / SA77 / SAF77 | 7.5 | 4 | 118 | 560 | 12.07 | 4570 | 1.30 |
| S77 / SF77 / SA77 / SAF77 | 7.5 | 4 | 104 | 640 | 13.76 | 3890 | 1.10 |
| S77 / SF77 / SA77 / SAF77 | 7.5 | 4 | 94 | 705 | 15.28 | 3250 | 1.00 |
| S77 / SF77 / SA77 / SAF77 | 7.5 | 4 | 82 | 810 | 17.45 | 2290 | 0.90 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 87: крутящий момент 545–2300 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 87
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | S, SA, SAF, SF |
| Крутящий момент на выходном валу | 545–2300 N·m |
| Диапазон передаточных отношений | 7.88–288 |
| Мощность двигателя | 0.37–15.0 kW |
| Частота вращения на выходе | 2.4–185.0 r/min |
| Масса | 76.0–101.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 91–98.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| S87 / SF87 / SA87 / SAF87 | 0.37 | 8 | 3.1 | 775 | 222.40 | 29900 | 3.2 |
| S87 / SF87 / SA87 / SAF87 | 0.37 | 8 | 2.6 | 890 | 258.18 | 29800 | 2.8 |
| S87 / SF87 / SA87 / SAF87 | 0.37 | 8 | 2.4 | 980 | 288.00 | 29700 | 2.5 |
| S87 / SF87 / SA87 / SAF87 | 0.55 | 8 | 3.1 | 1150 | 222.40 | 29600 | 2.1 |
| S87 / SF87 / SA87 / SAF87 | 0.55 | 8 | 2.4 | 1450 | 288.00 | 29200 | 1.70 |
| SF87 / SA87 / SAF87 | 0.75 | 6 | 4.4 | 1120 | 202.96 | 29600 | 2.1 |
| S87 / SF87 / SA87 / SAF87 | 0.75 | 4 | 6.2 | 830 | 222.40 | 29800 | 8 |
| SF87 / SA87 / SAF87 | 0.75 | 6 | 4.1 | 1220 | 222.40 | 29500 | 1.95 |
| S87 / SF87 / SA87 / SAF87 | 0.75 | 4 | 5.3 | 950 | 258.18 | 29700 | 2.4 |
| SF87 / SA87 / SAF87 | 0.75 | 6 | 3.5 | 1400 | 258.18 | 29300 | 1.75 |
| S87 / SF87 / SA87 / SAF87 | 0.75 | 4 | 4.8 | 1050 | 288.00 | 29600 | 2.2 |
| SF87 / SA87 / SAF87 | 0.75 | 6 | 3.1 | 1540 | 288.00 | 29100 | 1.60 |
| SF87 / SA87 / SAF87 | 1.1 | 4 | 9.2 | 840 | 151.30 | 29800 | 2.5 |
| SF87 / SA87 / SAF87 | 1.1 | 4 | 7.8 | 990 | 180.00 | 29700 | 2.2 |
| SF87 / SA87 / SAF87 | 1.1 | 4 | 6.9 | 1100 | 202.96 | 29600 | 2.0 |
| SF87 / SA87 / SAF87 | 1.1 | 4 | 5.4 | 1370 | 258.18 | 29300 | 1.65 |
| SF87 / SA87 / SAF87 | 1.1 | 4 | 4.9 | 1520 | 288.00 | 29100 | 1.50 |
| S87 / SF87 / SA87 / SAF87 | 3.0 | 4 | 40 | 640 | 34.96 | 29900 | 2.5 |
| S87 / SF87 / SA87 / SAF87 | 3.0 | 4 | 36 | 715 | 39.10 | 29900 | 2.2 |
| S87 / SF87 / SA87 / SAF87 | 3.0 | 4 | 32 | 800 | 44.03 | 29800 | 2.0 |
| S87 / SF87 / SA87 / SAF87 | 3.0 | 4 | 29 | 870 | 47.91 | 29800 | 1.85 |
| S87 / SF87 / SA87 / SAF87 | 3.0 | 4 | 25 | 1030 | 57.00 | 29700 | 1.55 |
| S87 / SF87 / SA87 / SAF87 | 3.0 | 4 | 22 | 1160 | 64.27 | 29500 | 1.40 |
| S87 / SF87 / SA87 / SAF87 | 3.0 | 4 | 20 | 1260 | 70.43 | 29400 | 1.25 |
| S87 / SF87 / SA87 / SAF87 | 3.0 | 4 | 18 | 1230 | 77.14 | 29500 | 1.50 |
| S87 / SF87 / SA87 / SAF87 | 3.0 | 4 | 17 | 1460 | 81.76 | 29200 | 1.10 |
| S87 / SF87 / SA87 / SAF87 | 3.0 | 4 | 16 | 1360 | 86.15 | 29300 | 1.40 |
| S87 / SF87 / SA87 / SAF87 | 3.0 | 4 | 14 | 1550 | 99.26 | 29100 | 1.25 |
| S87 / SF87 / SA87 / SAF87 | 3.0 | 4 | 13 | 1720 | 110.40 | 28900 | 1.15 |
| S87 / SF87 / SA87 / SAF87 | 3.0 | 4 | 11 | 1900 | 123.48 | 28600 | 1.10 |
| S87 / SF87 / SA87 / SAF87 | 3.0 | 4 | 10 | 2130 | 139.05 | 28200 | 1.00 |
| S87 / SF87 / SA87 / SAF87 | 3.0 | 4 | 9.2 | 2300 | 151.30 | 27900 | 0.95 |
| SF87 / SA87 / SAF87 | 5.5 | 4 | 30 | 1560 | 47.91 | 29100 | 1.00 |
| SF87 / SA87 / SAF87 | 5.5 | 4 | 25 | 1850 | 57.00 | 28700 | 0.85 |
| SF87 / SA87 / SAF87 | 5.5 | 4 | 22 | 1850 | 64.00 | 28700 | 0.90 |
| S87 / SF87 / SA87 / SAF87 | 11.0 | 4 | 183 | 545 | 7.88 | 18100 | 1.85 |
| S87 / SF87 / SA87 / SAF87 | 11.0 | 4 | 159 | 625 | 9.07 | 18600 | 1.85 |
| S87 / SF87 / SA87 / SAF87 | 11.0 | 4 | 132 | 750 | 10.93 | 19100 | 1.65 |
| S87 / SF87 / SA87 / SAF87 | 11.0 | 4 | 118 | 840 | 12.21 | 19400 | 1.50 |
| S87 / SF87 / SA87 / SAF87 | 11.0 | 4 | 102 | 960 | 14.06 | 19800 | 1.30 |
| S87 / SF87 / SA87 / SAF87 | 11.0 | 4 | 92 | 1070 | 15.64 | 20000 | 1.15 |
| S87 / SF87 / SA87 / SAF87 | 11.0 | 4 | 82 | 1190 | 17.49 | 20200 | 1.05 |
| S87 / SF87 / SA87 / SAF87 | 15.0 | 4 | 185 | 730 | 7.88 | 17000 | 1.40 |
| S87 / SF87 / SA87 / SAF87 | 15.0 | 4 | 161 | 840 | 9.07 | 17300 | 1.35 |
| S87 / SF87 / SA87 / SAF87 | 15.0 | 4 | 134 | 1010 | 10.93 | 17600 | 1.25 |
| S87 / SF87 / SA87 / SAF87 | 15.0 | 4 | 120 | 1120 | 12.21 | 17800 | 1.10 |
| S87 / SF87 / SA87 / SAF87 | 15.0 | 4 | 104 | 1290 | 14.06 | 17900 | 0.95 |
| S87 / SF87 / SA87 / SAF87 | 15.0 | 4 | 93 | 1430 | 15.64 | 17900 | 0.85 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 97: крутящий момент 1300–4550 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 97
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | S, SA, SAF, SF |
| Крутящий момент на выходном валу | 1300–4550 N·m |
| Диапазон передаточных отношений | 9.55–286 |
| Мощность двигателя | 0.75–22.0 kW |
| Частота вращения на выходе | 2.4–153.0 r/min |
| Масса | 135.0–171.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 93–98.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| SF97 / SA97 / SAF97 | 0.75 | 8 | 3.0 | 1690 | 231.67 | 36400 | 2.5 |
| SF97 / SA97 / SAF97 | 0.75 | 8 | 2.4 | 2040 | 286.40 | 36100 | 2.1 |
| SF97 / SA97 / SAF97 | 1.1 | 8 | 3.5 | 2160 | 196.52 | 36000 | 1.95 |
| S97 / SF97 / SA97 / SAF97 | 1.1 | 6 | 4.0 | 1900 | 231.67 | 36300 | 2.2 |
| SF97 / SA97 / SAF97 | 1.1 | 8 | 2.9 | 2500 | 231.67 | 35600 | 1.70 |
| S97 / SF97 / SA97 / SAF97 | 1.1 | 6 | 3.5 | 2130 | 262.22 | 36000 | 1.95 |
| SF97 / SA97 / SAF97 | 1.1 | 8 | 2.6 | 2800 | 262.22 | 35200 | 1.50 |
| S97 / SF97 / SA97 / SAF97 | 1.1 | 6 | 3.2 | 2310 | 286.40 | 35900 | 1.80 |
| SF97 / SA97 / SAF97 | 1.1 | 8 | 2.4 | 3030 | 286.40 | 34900 | 1.40 |
| S97 / SF97 / SA97 / SAF97 | 1.5 | 4 | 4.9 | 2130 | 286.40 | 36000 | 1.90 |
| S97 / SF97 / SA97 / SAF97 | 2.2 | 4 | 17 | 1470 | 80.85 | 36600 | 2.2 |
| S97 / SF97 / SA97 / SAF97 | 2.2 | 4 | 16 | 1450 | 89.60 | 36600 | 2.2 |
| S97 / SF97 / SA97 / SAF97 | 2.2 | 4 | 13 | 1700 | 105.71 | 36400 | 2.0 |
| S97 / SF97 / SA97 / SAF97 | 2.2 | 4 | 12 | 1870 | 116.92 | 36300 | 1.90 |
| S97 / SF97 / SA97 / SAF97 | 2.2 | 4 | 11 | 2090 | 131.85 | 36100 | 1.75 |
| S97 / SF97 / SA97 / SAF97 | 2.2 | 4 | 9.6 | 2300 | 145.60 | 35900 | 1.65 |
| S97 / SF97 / SA97 / SAF97 | 2.2 | 4 | 8.7 | 2530 | 161.74 | 35600 | 1.50 |
| S97 / SF97 / SA97 / SAF97 | 2.2 | 4 | 7.7 | 2810 | 180.95 | 35200 | 1.40 |
| S97 / SF97 / SA97 / SAF97 | 2.2 | 4 | 7.1 | 3040 | 196.52 | 34900 | 1.30 |
| S97 / SF97 / SA97 / SAF97 | 2.2 | 4 | 6.0 | 3530 | 231.67 | 34100 | 1.15 |
| S97 / SF97 / SA97 / SAF97 | 2.2 | 4 | 5.3 | 3960 | 262.22 | 33300 | 1.00 |
| S97 / SF97 / SA97 / SAF97 | 2.2 | 4 | 4.9 | 4290 | 286.40 | 32600 | 0.95 |
| S97 / SF97 / SA97 / SAF97 | 4.0 | 4 | 25 | 1350 | 55.79 | 36700 | 2.4 |
| S97 / SF97 / SA97 / SAF97 | 4.0 | 4 | 23 | 1470 | 60.59 | 36600 | 2.2 |
| S97 / SF97 / SA97 / SAF97 | 4.0 | 4 | 20 | 1720 | 71.43 | 36400 | 1.90 |
| S97 / SF97 / SA97 / SAF97 | 4.0 | 4 | 18 | 1940 | 80.85 | 36200 | 1.65 |
| S97 / SF97 / SA97 / SAF97 | 4.0 | 4 | 16 | 1910 | 89.60 | 36300 | 1.70 |
| S97 / SF97 / SA97 / SAF97 | 4.0 | 4 | 13 | 2230 | 105.71 | 35900 | 1.55 |
| S97 / SF97 / SA97 / SAF97 | 4.0 | 4 | 12 | 2460 | 116.92 | 35700 | 1.45 |
| S97 / SF97 / SA97 / SAF97 | 4.0 | 4 | 11 | 2750 | 131.85 | 35300 | 1.35 |
| S97 / SF97 / SA97 / SAF97 | 4.0 | 4 | 9.8 | 3020 | 145.60 | 34900 | 1.25 |
| S97 / SF97 / SA97 / SAF97 | 4.0 | 4 | 7.8 | 3700 | 180.95 | 33800 | 1.05 |
| S97 / SF97 / SA97 / SAF97 | 4.0 | 4 | 7.2 | 3990 | 196.52 | 33200 | 1.00 |
| S97 / SF97 / SA97 / SAF97 | 5.5 | 4 | 32 | 1500 | 44.89 | 36600 | 2 |
| S97 / SF97 / SA97 / SAF97 | 5.5 | 4 | 29 | 1660 | 49.87 | 36500 | 2.0 |
| S97 / SF97 / SA97 / SAF97 | 5.5 | 4 | 24 | 2000 | 60.59 | 36200 | 65 |
| S97 / SF97 / SA97 / SAF97 | 5.5 | 4 | 22 | 1930 | 65.45 | 36200 | 1.50 |
| S97 / SF97 / SA97 / SAF97 | 5.5 | 4 | 20 | 2350 | 71.43 | 35800 | 1.40 |
| S97 / SF97 / SA97 / SAF97 | 5.5 | 4 | 14 | 3050 | 105.71 | 34900 | 15 |
| S97 / SF97 / SA97 / SAF97 | 5.5 | 4 | 12 | 3360 | 116.92 | 34400 | 1.05 |
| S97 / SF97 / SA97 / SAF97 | 5.5 | 4 | 11 | 3760 | 131.85 | 33700 | 0.95 |
| S97 / SF97 / SA97 / SAF97 | 5.5 | 4 | 9.8 | 4130 | 145.60 | 32900 | 0.90 |
| S97 / SF97 / SA97 / SAF97 | 5.5 | 4 | 8.8 | 4550 | 161.74 | 29900 | 0.85 |
| SF97 / SA97 / SAF97 | 9.2 | 4 | 26 | 3070 | 55.79 | 34800 | 1.05 |
| SF97 / SA97 / SAF97 | 9.2 | 4 | 22 | 3210 | 65.45 | 34600 | 0.90 |
| SF97 / SA97 / SAF97 | 9.2 | 4 | 18 | 3810 | 78.26 | 33600 | 0.80 |
| SF97 / SA97 / SAF97 | 15.0 | 4 | 41 | 3230 | 36.05 | 31000 | 1.00 |
| SF97 / SA97 / SAF97 | 15.0 | 4 | 36 | 3630 | 40.65 | 31300 | 0.90 |
| SF97 / SA97 / SAF97 | 15.0 | 4 | 33 | 4000 | 44.89 | 31400 | 0.85 |
| S97 / SF97 / SA97 / SAF97 | 22 | 4 | 153 | 1300 | 9.55 | 21700 | 1.55 |
| S97 / SF97 / SA97 / SAF97 | 22 | 4 | 128 | 1560 | 11.41 | 22100 | 1.40 |
| S97 / SF97 / SA97 / SAF97 | 22 | 4 | 112 | 1780 | 13.07 | 22300 | 1.30 |
| S97 / SF97 / SA97 / SAF97 | 22 | 4 | 95 | 2090 | 15.42 | 22400 | 1.20 |
| S97 / SF97 / SA97 / SAF97 | 22 | 4 | 86 | 2310 | 17.05 | 22300 | 1.10 |
| S97 / SF97 / SA97 / SAF97 | 22 | 4 | 76 | 2600 | 19.23 | 21800 | 1.00 |
| S97 / SF97 / SA97 / SAF97 | 22 | 4 | 69 | 2870 | 21.23 | 19800 | 0.90 |
| S97 / SF97 / SA97 / SAF97 | 22 | 4 | 61 | 3180 | 24.13 | 26500 | 0.90 |
| S97 / SF97 / SA97 / SAF97 | 22 | 4 | 53 | 3630 | 27.63 | 26600 | 0.85 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Как использовать эти данные
Значения представляют диапазоны каталожных данных и строки подбора и не означают, что любая конфигурация подойдёт к любой машине. Обозначение модели, монтажное исполнение, выходной вал, фланец, условия эксплуатации и присоединительные размеры необходимо оценивать вместе. До подтверждения заказа отправьте шильдик и фотографии установленного редуктора, указав назначение рабочей машины.
Уже используете редуктор SEW? Что проверить перед заменой →
Типичные рабочие машины
Типичные запросы связаны с конвейерами, вспомогательными механизмами для перемещения материалов, компактными технологическими машинами и оборудованием, которому требуется расположение двигателя под прямым углом. Нагрузка со стороны рабочей машины, пуски и остановки, условия эксплуатации и доступ для монтажа остаются частью обсуждения подбора. Если редуктор уже установлен, чёткая фотография шильдика и общий снимок монтажа помогут быстрее определить необходимый порядок технической оценки.
Запросите техническую оценку типоразмера и монтажного исполнения
Отправьте шильдик и укажите обозначение типоразмера, рабочую машину, условия эксплуатации и имеющиеся сведения о монтаже. HaoRan Transmission подтвердит необходимые присоединительные размеры до оформления заказа.
R, F, K или S: начните с расположения валов
| Параметр для технической оценки | R | F | K | S |
|---|---|---|---|---|
| Взаимное расположение осей | Соосное расположение входа и выхода.Источник: описание продукции СЕРИИ R — вводный абзац | Параллельные валы; смещённый выходной вал.Источник: описание продукции СЕРИИ F — вводный абзац | Угловая передача.Источник: описание продукции СЕРИИ K — вводный абзац | Угловая передача.Источник: описание продукции СЕРИИ S — вводный абзац |
| Выходной вал | Показан сплошной вал на выходе; подтвердите выбранный вариант вала.Источник: каталог HaoRan 2026, электронная страница 8 | На утверждённой фотографии семейства показан сплошной вал на выходе; подтвердите выбранный вариант вала.Источник: утверждённое изображение изделия — CF; виден выступающий выходной вал; только фотография семейства | Показаны исполнения K со сплошным валом и KA с полым валом; подтвердите выбранное исполнение.Источник: каталог HaoRan 2026, электронная страница 8 | Показан сплошной вал на выходе; подтвердите выбранный вариант вала.Источник: каталог HaoRan 2026, электронная страница 9 |
| Типичные монтажные исполнения | R — лапное исполнение; RF — фланцевое исполнение.Источник: описание продукции СЕРИИ R — варианты исполнения | FA — насадное исполнение; FAF — фланцевое исполнение.Источник: описание продукции СЕРИИ F — варианты исполнения | KA — насадное исполнение; KAF и KF — варианты компоновки с фланцем.Источник: описание продукции СЕРИИ K — варианты исполнения | S — лапное исполнение; SA — насадное исполнение; SAF — фланцевое исполнение.Источник: описание продукции СЕРИИ S — варианты исполнения |
| Страница каталога | R и RF показаны на электронной странице 8.Источник: каталог HaoRan 2026, электронная страница 8 | Семейство F указано в заголовке электронной страницы 8; данный пример представлен утверждённой фотографией.Источник: каталог HaoRan 2026, электронная страница 8 | K и KA показаны на электронной странице 8.Источник: каталог HaoRan 2026, электронная страница 8 | S и SAF показаны на электронной странице 9.Источник: каталог HaoRan 2026, электронная страница 9 |
Показанные валы и монтажные исполнения помогают определить семейства продукции. Подтвердите выбранное исполнение по присоединительным размерам рабочей машины и чертежу.
Внутри цеха
Вид цеха. Конфигурация изделия проходит техническую оценку с учётом вашей рабочей машины и условий применения.
Мы ответим в течение одного рабочего дня.
Или напишите нам напрямую
