Серия K · цилиндро-конический редуктор
Цилиндро-коническая зубчатая передача передаёт мощность под прямым углом.
- Цилиндро-коническая зубчатая передача
- Взаимно перпендикулярное расположение двигателя и выхода
- KA — насадное исполнение / KAF и KF — варианты компоновки с фланцем
Диапазон данных, перенесённых из каталога
Крутящий момент на выходном валу
40–62800 N·m
Передаточное отношение
5.36–4669
Мощность двигателя
0.18–132 kW
Частота вращения на выходе
0.28–261 r/min
Диапазоны обобщают строки каталога, перенесённые на данный момент; это не предельные возможности производства. Значения относятся к разным типоразмерам и вариантам подбора, включая комбинированные редукторы, а не к характеристикам одного изделия. Для фактического подбора используйте таблицы по типоразмерам.
Определите монтажное исполнение
K · монтажное исполнение из каталога

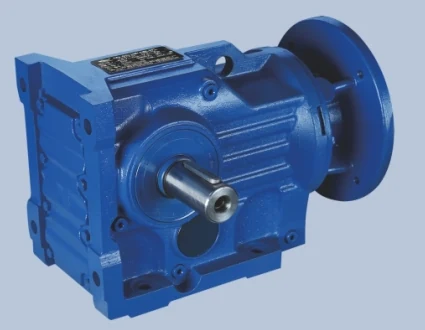

Изображение корпуса и расположения валов K из каталога.
Источник: каталог HaoRan 2026, электронная страница 8
- K
- Стандартное исполнение.
- KA
- Насадное исполнение.
- KAF / KF
- Варианты компоновки с фланцем.
- KH
- Исполнение с полым валом.
Семейство K использует цилиндро-коническую зубчатую передачу для передачи мощности под прямым углом. Коническая ступень подходит для машин, которым требуется взаимно перпендикулярное расположение двигателя и выхода, при сохранении особенностей цилиндрической передачи с упрочнёнными зубьями.
Сначала конструкция, затем обозначение
Подбор начинается с расположения валов под прямым углом, направления выхода, нагрузки рабочей машины и монтажной опоры. Обозначение определяет семейство продукции, но до подтверждения замены размеры вала, фланца и корпуса требуют технической оценки по чертежу или установленному редуктору.
Варианты исполнения
K — стандартное исполнение; KA обозначает насадное исполнение; KAF и KF — варианты компоновки с фланцем; KH обозначает исполнение с полым валом. Эти обозначения служат отправной точкой для запроса и не подтверждают совпадение присоединительных размеров.
Таблицы подбора из каталога по типоразмерам
Таблицы ниже сформированы из подтверждённых строк каталога HaoRan RSKF. Раздел каждого типоразмера по умолчанию свёрнут. Фильтр мощности позволяет сократить число видимых строк в любой открытой таблице; он не меняет исходные данные каталога и не определяет совместимость.
Нет строк каталога, соответствующих этим фильтрам. Сбросьте фильтры, чтобы просмотреть все перенесённые строки.
Типоразмер 37: крутящий момент 40–225 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 37
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | K, KA, KAF, KF |
| Крутящий момент на выходном валу | 40–225 N·m |
| Диапазон передаточных отношений | 5.36–30 |
| Мощность двигателя | 1.1–3.0 kW |
| Частота вращения на выходе | 47.0–261.0 r/min |
| Масса | 11.5–15.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 128–132.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| KF37 / KA37 / KAF37 | 1.1 | 4 | 261 | 40 | 5.36 | 2720 | 3.5 |
| KF37 / KA37 / KAF37 | 1.1 | 4 | 220 | 48 | 6.37 | 2830 | 3.0 |
| KF37 / KA37 / KAF37 | 1.1 | 4 | 206 | 51 | 6.80 | 2870 | 2.9 |
| KF37 / KA37 / KAF37 | 1.1 | 4 | 176 | 60 | 7.96 | 2970 | 2.6 |
| KF37 / KA37 / KAF37 | 1.1 | 4 | 157 | 67 | 8.91 | 3040 | 2.4 |
| KF37 / KA37 / KAF37 | 1.1 | 4 | 133 | 79 | 10.49 | 3140 | 2.0 |
| KF37 / KA37 / KAF37 | 1.1 | 4 | 115 | 91 | 12.14 | 3220 | 1.75 |
| KF37 / KA37 / KAF37 | 1.1 | 4 | 107 | 98 | 13.08 | 3260 | 1.70 |
| KF37 / KA37 / KAF37 | 1.1 | 4 | 91 | 115 | 15.31 | 3330 | 1.50 |
| KF37 / KA37 / KAF37 | 1.1 | 4 | 82 | 129 | 17.15 | 3370 | 1.40 |
| KF37 / KA37 / KAF37 | 1.1 | 4 | 69 | 152 | 20.19 | 3420 | 1.20 |
| KF37 / KA37 / KAF37 | 1.1 | 4 | 60 | 175 | 23.36 | 3440 | 1.10 |
| KF37 / KA37 / KAF37 | 1.1 | 4 | 56 | 188 | 24.99 | 3440 | 1.05 |
| KF37 / KA37 / KAF37 | 1.1 | 4 | 47 | 225 | 29.96 | 3420 | 0.90 |
| K37 / KF37 / KA37 / KAF37 | 3.0 | 4 | 261 | 110 | 5.36 | 2090 | 1.30 |
| K37 / KF37 / KA37 / KAF37 | 3.0 | 4 | 220 | 130 | 6.37 | 2080 | 1.10 |
| K37 / KF37 / KA37 / KAF37 | 3.0 | 4 | 206 | 139 | 6.80 | 2080 | 1.10 |
| K37 / KF37 / KA37 / KAF37 | 3.0 | 4 | 176 | 163 | 7.96 | 2040 | 0.95 |
| K37 / KF37 / KA37 / KAF37 | 3.0 | 4 | 157 | 182 | 8.91 | 2000 | 0.90 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 47: крутящий момент 119–390 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 47
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | K, KA, KAF, KF |
| Крутящий момент на выходном валу | 119–390 N·m |
| Диапазон передаточных отношений | 5.81–132 |
| Мощность двигателя | 0.37–3.0 kW |
| Частота вращения на выходе | 10.0–241.0 r/min |
| Масса | 18.0–22.5 kg |
Источник: каталог HaoRan RSKF 2024, стр. 124–132.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| K47 / KF47 / KA47 / KAF47 | 0.37 | 4 | 13 | 265 | 104.37 | 7330 | 1.50 |
| K47 / KF47 / KA47 / KAF47 | 0.37 | 4 | 11 | 310 | 121.48 | 6960 | 1.30 |
| K47 / KF47 / KA47 / KAF47 | 0.37 | 4 | 10 | 340 | 131.87 | 6690 | 1.20 |
| K47 / KF47 / KA47 / KAF47 | 0.55 | 4 | 30 | 178 | 46.03 | 7880 | 2.2 |
| K47 / KF47 / KA47 / KAF47 | 0.55 | 4 | 28 | 189 | 48.95 | 7830 | 2.1 |
| K47 / KF47 / KA47 / KAF47 | 0.55 | 4 | 24 | 220 | 56.83 | 7660 | 1.80 |
| KF47 / KA47 / KAF47 | 0.55 | 4 | 19 | 270 | 69.84 | 7310 | 1.50 |
| KF47 / KA47 / KAF47 | 0.55 | 4 | 18 | 290 | 75.20 | 7150 | 1.40 |
| KF47 / KA47 / KAF47 | 0.55 | 4 | 16 | 330 | 85.12 | 6790 | 1.20 |
| KF47 / KA47 / KAF47 | 0.55 | 4 | 15 | 350 | 90.86 | 6550 | 1.15 |
| K47 / KF47 / KA47 / KAF47 | 0.75 | 4 | 44 | 162 | 31.30 | 7550 | 2.5 |
| K47 / KF47 / KA47 / KAF47 | 0.75 | 4 | 39 | 184 | 35.39 | 7760 | 2.2 |
| K47 / KF47 / KA47 / KAF47 | 0.75 | 4 | 35 | 205 | 39.61 | 7740 | 1.95 |
| K47 / KF47 / KA47 / KAF47 | 0.75 | 4 | 30 | 240 | 46.03 | 7540 | 1.65 |
| K47 / KF47 / KA47 / KAF47 | 0.75 | 4 | 28 | 255 | 48.95 | 7430 | 1.55 |
| K47 / KF47 / KA47 / KAF47 | 0.75 | 4 | 24 | 295 | 56.83 | 7110 | 1.35 |
| K47 / KF47 / KAF47 | 0.75 | 4 | 22 | 330 | 63.30 | 6790 | 1.20 |
| K47 / KF47 / KAF47 | 0.75 | 4 | 20 | 365 | 69.84 | 6410 | 1.10 |
| K47 / KF47 / KAF47 | 0.75 | 4 | 18 | 390 | 75.20 | 6060 | 1.00 |
| KF47 / KA47 / KAF47 | 1.1 | 4 | 72 | 147 | 19.58 | 6360 | 2.7 |
| KF47 / KA47 / KAF47 | 1.1 | 4 | 64 | 164 | 21.81 | 6510 | 2.4 |
| KF47 / KA47 / KAF47 | 1.1 | 4 | 54 | 194 | 25.91 | 6730 | 2.1 |
| KF47 / KA47 / KAF47 | 1.1 | 4 | 48 | 220 | 29.32 | 6890 | 1.80 |
| KF47 / KA47 / KAF47 | 1.1 | 4 | 45 | 235 | 31.30 | 6960 | 1.70 |
| KF47 / KA47 / KAF47 | 1.1 | 4 | 40 | 265 | 35.39 | 7090 | 1.50 |
| KF47 / KA47 / KAF47 | 1.1 | 4 | 35 | 295 | 39.61 | 7090 | 1.35 |
| KF47 / KA47 / KAF47 | 1.5 | 4 | 45 | 320 | 31.30 | 6310 | 1.25 |
| KF47 / KA47 / KAF47 | 1.5 | 4 | 40 | 360 | 39 | 6360 | 10 |
| KA47 / KAF47 | 2.2 | 4 | 155 | 136 | 9.10 | 4690 | 2.1 |
| KA47 / KAF47 | 2.2 | 4 | 133 | 157 | 10.56 | 4810 | 1.80 |
| KA47 / KAF47 | 2.2 | 4 | 120 | 175 | 11.77 | 4890 | 1.60 |
| KA47 / KAF47 | 2.2 | 4 | 116 | 182 | 12.19 | 4990 | 1.95 |
| KA47 / KAF47 | 2.2 | 4 | 89 | 235 | 15.86 | 5160 | 1.60 |
| KA47 / KAF47 | 2.2 | 4 | 84 | 250 | 16.86 | 5190 | 1.50 |
| KF47 / KAF47 | 3.0 | 4 | 241 | 119 | 5.81 | 4030 | 1.95 |
| KF47 / KAF47 | 3.0 | 4 | 213 | 135 | 6.58 | 4120 | 1.80 |
| KF47 / KAF47 | 3.0 | 4 | 190 | 151 | 7.36 | 4190 | 1.65 |
| KF47 / KAF47 | 3.0 | 4 | 164 | 175 | 8.56 | 4270 | 1.55 |
| KF47 / KAF47 | 3.0 | 4 | 154 | 186 | 9.10 | 4290 | 1.50 |
| KF47 / KAF47 | 3.0 | 4 | 133 | 215 | 10.56 | 4350 | 1.30 |
| KF47 / KAF47 | 3.0 | 4 | 119 | 240 | 11.77 | 4370 | 1.15 |
| KF47 / KAF47 | 3.0 | 4 | 115 | 250 | 12.19 | 4490 | 1.40 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 57: крутящий момент 100–685 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 57
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | K, KA, KAF, KF |
| Крутящий момент на выходном валу | 100–685 N·m |
| Диапазон передаточных отношений | 6.57–145 |
| Мощность двигателя | 0.18–5.5 kW |
| Частота вращения на выходе | 6.0–218.0 r/min |
| Масса | 22.0–29.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 122–133.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| K57 / KF57 / KAF57 | 0.18 | 4 | 17 | 100 | 76.56 | 9920 | 6.0 |
| K57 / KF57 / KAF57 | 0.18 | 4 | 15 | 118 | 90.26 | 9880 | 5.1 |
| K57 / KF57 / KA57 / KAF57 | 0.18 | 6 | 9.6 | 178 | 90.26 | 9700 | 3.4 |
| K57 / KF57 / KAF57 | 0.18 | 4 | 13 | 134 | 102.88 | 9830 | 4.5 |
| K57 / KF57 / KA57 / KAF57 | 0.18 | 6 | 8.5 | 205 | 102.88 | 9620 | 3.0 |
| K57 / KF57 / KAF57 | 0.18 | 4 | 12 | 141 | 108.29 | 9810 | 4.3 |
| K57 / KF57 / KA57 / KAF57 | 0.18 | 6 | 8.0 | 215 | 108.29 | 9590 | 2.8 |
| K57 / KF57 / KAF57 | 0.18 | 4 | 11 | 161 | 123.85 | 9750 | 3.7 |
| K57 / KF57 / KA57 / KAF57 | 0.18 | 6 | 7.0 | 245 | 123.85 | 9480 | 2.5 |
| K57 / KF57 / KAF57 | 0.18 | 4 | 9.1 | 189 | 145.14 | 9670 | 3.2 |
| K57 / KF57 / KA57 / KAF57 | 0.18 | 6 | 6.0 | 285 | 145.14 | 9340 | 2.1 |
| KF57 / KA57 / KAF57 | 0.37 | 4 | 20 | 177 | 69.12 | 9700 | 3.4 |
| KF57 / KA57 / KAF57 | 0.37 | 4 | 18 | 196 | 76.56 | 9650 | 3.1 |
| KF57 / KA57 / KAF57 | 0.37 | 4 | 15 | 230 | 90.26 | 9530 | 2.6 |
| KF57 / KA57 / KAF57 | 0.37 | 4 | 13 | 265 | 102.88 | 9420 | 2.3 |
| KF57 / KA57 / KAF57 | 0.37 | 4 | 13 | 275 | 108.29 | 9370 | 2.2 |
| KF57 / KA57 / KAF57 | 0.37 | 4 | 11 | 315 | 123.85 | 9220 | 1.90 |
| KF57 / KA57 / KAF57 | 0.37 | 4 | 9.5 | 370 | 145.14 | 9000 | 1.60 |
| K57 / KF57 / KA57 / KAF57 | 0.75 | 4 | 31 | 230 | 44.43 | 9530 | 2.6 |
| K57 / KF57 / KA57 / KAF57 | 0.75 | 4 | 28 | 255 | 48.89 | 9450 | 2.4 |
| K57 / KF57 / KA57 / KAF57 | 0.75 | 4 | 24 | 300 | 57.42 | 9290 | 2.0 |
| K57 / KF57 / KA57 / KAF57 | 0.75 | 4 | 23 | 315 | 60.81 | 9230 | 1.90 |
| K57 / KF57 / KA57 / KAF57 | 0.75 | 4 | 20 | 360 | 69.12 | 9060 | 1.65 |
| K57 / KF57 / KA57 / KAF57 | 0.75 | 4 | 18 | 395 | 76.56 | 8890 | 1.50 |
| K57 / KF57 / KA57 / KAF57 | 0.75 | 4 | 15 | 470 | 90.26 | 8570 | 1.30 |
| K57 / KF57 / KA57 / KAF57 | 0.75 | 4 | 13 | 535 | 102.88 | 8160 | 1.10 |
| K57 / KF57 / KA57 / KAF57 | 0.75 | 4 | 13 | 560 | 108.29 | 7940 | 1.05 |
| K57 / KF57 / KA57 / KAF57 | 0.75 | 4 | 11 | 645 | 123.85 | 7130 | 0.95 |
| KA57 / KAF57 | 1.5 | 4 | 73 | 196 | 19.34 | 8360 | 9 |
| KA57 / KAF57 | 1.5 | 4 | 59 | 245 | 24.05 | 8780 | 5 |
| KA57 / KAF57 | 1.5 | 4 | 52 | 280 | 27.34 | 9010 | 2 |
| KA57 / KAF57 | 1.5 | 4 | 39 | 365 | 35.70 | 9040 | 65 |
| KA57 / KAF57 | 1.5 | 4 | 37 | 390 | 38.49 | 8920 | 1.55 |
| KF57 / KA57 / KAF57 | 1.5 | 4 | 32 | 450 | 44.43 | 8650 | 1.35 |
| KF57 / KA57 / KAF57 | 1.5 | 4 | 29 | 495 | 48.89 | 8430 | 1.20 |
| KF57 / KA57 / KAF57 | 1.5 | 4 | 25 | 685 | 57.42 | 7770 | 1.05 |
| KF57 / KA57 / KAF57 | 1.5 | 4 | 23 | 620 | 60.81 | 7480 | 0.95 |
| K57 / KF57 / KA57 / KAF57 | 4.0 | 4 | 216 | 177 | 6.57 | 5400 | 1.95 |
| K57 / KF57 / KA57 / KAF57 | 4.0 | 4 | 188 | 205 | 7.55 | 5530 | 1.80 |
| K57 / KF57 / KA57 / KAF57 | 4.0 | 4 | 163 | 235 | 8.71 | 5640 | 1.65 |
| K57 / KF57 / KA57 / KAF57 | 4.0 | 4 | 148 | 260 | 9.59 | 5700 | 1.55 |
| K57 / KF57 / KA57 / KAF57 | 4.0 | 4 | 126 | 305 | 11.26 | 5790 | 1.35 |
| K57 / KF57 / KA57 / KAF57 | 4.0 | 4 | 119 | 320 | 11.92 | 5810 | 1.30 |
| K57 / KF57 / KA57 / KAF57 | 4.0 | 4 | 107 | 355 | 13.25 | 6150 | 1.45 |
| K57 / KF57 / KA57 / KAF57 | 4.0 | 4 | 93 | 410 | 15.22 | 6210 | 1.30 |
| K57 / KF57 / KA57 / KAF57 | 4.0 | 4 | 81 | 475 | 17.57 | 6230 | 1.15 |
| K57 / KF57 / KA57 / KAF57 | 4.0 | 4 | 73 | 520 | 19.34 | 6220 | 1.10 |
| K57 / KF57 / KA57 / KAF57 | 4.0 | 4 | 63 | 610 | 22.71 | 6160 | 1.00 |
| KF57 / KA57 / KAF57 | 5.5 | 4 | 218 | 240 | 6.57 | 4910 | 1.45 |
| KF57 / KA57 / KAF57 | 5.5 | 4 | 190 | 275 | 7.55 | 4960 | 1.30 |
| KF57 / KA57 / KAF57 | 5.5 | 4 | 164 | 320 | 8.71 | 4990 | 1.20 |
| KF57 / KA57 / KAF57 | 5.5 | 4 | 149 | 350 | 9.59 | 4990 | 1.15 |
| KF57 / KA57 / KAF57 | 5.5 | 4 | 127 | 415 | 11.26 | 4950 | 1.00 |
| KF57 / KA57 / KAF57 | 5.5 | 4 | 120 | 440 | 11.92 | 4920 | 0.95 |
| KF57 / KA57 / KAF57 | 5.5 | 4 | 108 | 485 | 13.25 | 5280 | 1.05 |
| KF57 / KA57 / KAF57 | 5.5 | 4 | 94 | 560 | 15.22 | 5210 | 0.95 |
| KF57 / KA57 / KAF57 | 5.5 | 4 | 81 | 645 | 17.57 | 5080 | 0.85 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 67: крутящий момент 189–640 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 67
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | K, KA, KAF, KF |
| Крутящий момент на выходном валу | 189–640 N·m |
| Диапазон передаточных отношений | 7.28–145 |
| Мощность двигателя | 0.25–5.5 kW |
| Частота вращения на выходе | 6.3–196.0 r/min |
| Масса | 30.0–37.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 123–133.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| KF67 / KA67 / KAF67 | 0.25 | 4 | 13 | 189 | 102.62 | 13000 | 4.3 |
| KF67 / KA67 / KAF67 | 0.25 | 4 | 12 | 198 | 108.03 | 13000 | 4.1 |
| KF67 / KA67 / KAF67 | 0.25 | 4 | 11 | 225 | 123.54 | 13000 | 3.6 |
| KF67 / KA67 / KAF67 | 0.25 | 4 | 9.0 | 265 | 144.79 | 13000 | 3.1 |
| KAF67 | 0.37 | 4 | 18 | 196 | 76.37 | 13000 | 4.2 |
| K67 / KF67 / KA67 | 0.37 | 8 | 7.6 | 470 | 90.04 | 12600 | 75 |
| K67 / KF67 / KA67 | 0.37 | 8 | 6.3 | 560 | 108.03 | 12100 | 1.45 |
| KAF67 | 0.37 | 4 | 11 | 315 | 123.54 | 13000 | 2 |
| KF67 / KA67 / KAF67 | 0.75 | 4 | 15 | 465 | 90.04 | 12600 | 1.75 |
| KF67 / KA67 / KAF67 | 0.75 | 4 | 13 | 560 | 108.03 | 12100 | 1.45 |
| KF67 / KA67 / KAF67 | 0.75 | 4 | 11 | 640 | 123.54 | 11700 | 1.30 |
| KF67 / KA67 / KAF67 | 5.5 | 4 | 196 | 265 | 7.28 | 11600 | 1.55 |
| KF67 / KA67 / KAF67 | 5.5 | 4 | 171 | 305 | 8.37 | 11900 | 1.45 |
| KF67 / KA67 / KAF67 | 5.5 | 4 | 148 | 355 | 9.66 | 12200 | 1.35 |
| KF67 / KA67 / KAF67 | 5.5 | 4 | 135 | 390 | 10.63 | 12400 | 1.30 |
| KF67 / KA67 / KAF67 | 5.5 | 4 | 115 | 460 | 12.48 | 12600 | 1.15 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 77: крутящий момент 365–1680 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 77
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | K, KA, KAF, KF |
| Крутящий момент на выходном валу | 365–1680 N·m |
| Диапазон передаточных отношений | 7.24–154 |
| Мощность двигателя | 0.37–11.0 kW |
| Частота вращения на выходе | 5.0–199.0 r/min |
| Масса | 46.0–62.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 124–136.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| KF77 / KA77 / KAF77 | 0.37 | 8 | 7.0 | 505 | 97.05 | 19700 | 3.1 |
| KF77 / KA77 / KAF77 | 0.37 | 8 | 6.0 | 590 | 113.56 | 19500 | 2.6 |
| KF77 / KA77 / KAF77 | 0.37 | 6 | 7.0 | 505 | 128.52 | 19700 | 5 |
| KF77 / KA77 / KAF77 | 0.37 | 8 | 5.3 | 670 | 128.52 | 19300 | 2.3 |
| KF77 / KA77 / KAF77 | 0.37 | 8 | 5.0 | 705 | 135.28 | 19300 | 2.2 |
| K77 / KF77 | 0.55 | 4 | 14 | 375 | 97.05 | 19900 | 4.1 |
| K77 / KF77 | 0.55 | 4 | 12 | 440 | 113.56 | 19800 | 3.5 |
| K77 / KF77 | 0.55 | 4 | 11 | 495 | 128.52 | 19700 | 3.1 |
| K77 / KF77 | 0.55 | 4 | 10 | 520 | 135.28 | 19700 | 3.0 |
| KAF77 | 0.75 | 6 | 10 | 710 | 88.97 | 19200 | 2.2 |
| KAF77 | 0.75 | 6 | 9.3 | 770 | 97.05 | 19100 | 2.0 |
| KAF77 | 0.75 | 6 | 7.9 | 900 | 113.56 | 18700 | 1.70 |
| KAF77 | 0.75 | 6 | 7.0 | 1020 | 128.52 | 18200 | 1.50 |
| KAF77 | 0.75 | 4 | 10 | 700 | 135.28 | 19300 | 2.2 |
| KAF77 | 0.75 | 6 | 6.7 | 1080 | 135.28 | 18000 | 1.45 |
| KAF77 | 0.75 | 4 | 9.0 | 800 | 154.02 | 19000 | 1.95 |
| KF77 / KA77 / KAF77 | 1.1 | 6 | 9.5 | 1110 | 97.05 | 17900 | 1.40 |
| KF77 / KA77 / KAF77 | 1.1 | 4 | 12 | 850 | 113.56 | 18800 | 1.80 |
| KF77 / KA77 / KAF77 | 1.1 | 6 | 8.1 | 1300 | 113.56 | 17000 | 1.20 |
| KF77 / KA77 / KAF77 | 1.1 | 4 | 11 | 960 | 128.52 | 18400 | 1.60 |
| KF77 / KA77 / KAF77 | 1.1 | 6 | 7.2 | 1470 | 128.52 | 15900 | 1.05 |
| KF77 / KA77 / KAF77 | 1.1 | 4 | 10 | 1020 | 135.28 | 18300 | 1.55 |
| KF77 / KA77 / KAF77 | 1.1 | 6 | 6.8 | 1540 | 135.28 | 15400 | 1.00 |
| K77 / KF77 / KA77 / KAF77 | 1.5 | 4 | 35 | 405 | 40.04 | 19800 | 3.8 |
| K77 / KF77 / KA77 / KAF77 | 1.5 | 4 | 31 | 460 | 45.16 | 19800 | 3.4 |
| K77 / KF77 / KA77 / KAF77 | 1.5 | 4 | 28 | 520 | 51.18 | 19700 | 3.0 |
| K77 / KF77 / KA77 / KAF77 | 1.5 | 4 | 18 | 795 | 78.07 | 19000 | 1.95 |
| K77 | 1.5 | 4 | 16 | 900 | 88.97 | 18700 | 1.70 |
| K77 | 1.5 | 4 | 15 | 990 | 97.05 | 18400 | 1.55 |
| K77 | 1.5 | 4 | 12 | 1150 | 113.56 | 17700 | 1.35 |
| K77 | 1.5 | 4 | 11 | 1310 | 128.52 | 16900 | 1.20 |
| K77 | 1.5 | 4 | 10 | 1370 | 135.28 | 16500 | 1.15 |
| KF77 / KA77 / KAF77 | 5.5 | 4 | 132 | 400 | 10.86 | 17400 | 2.5 |
| KF77 / KA77 / KAF77 | 5.5 | 4 | 116 | 455 | 12.36 | 17900 | 2.2 |
| KF77 / KA77 / KAF77 | 5.5 | 4 | 106 | 495 | 13.52 | 18600 | 2.7 |
| KF77 / KA77 / KAF77 | 5.5 | 4 | 90 | 580 | 15.84 | 19200 | 2.4 |
| KF77 / KA77 / KAF77 | 5.5 | 4 | 80 | 655 | 17.87 | 19400 | 2.2 |
| KF77 / KA77 / KAF77 | 5.5 | 4 | 71 | 745 | 20.25 | 19100 | 2.0 |
| KF77 / KA77 / KAF77 | 5.5 | 4 | 62 | 850 | 23.08 | 18800 | 1.85 |
| KF77 / KA77 / KAF77 | 5.5 | 4 | 56 | 940 | 25.62 | 18500 | 1.65 |
| KF77 / KA77 / KAF77 | 5.5 | 4 | 49 | 1070 | 29.27 | 18000 | 1.45 |
| KF77 / KA77 / KAF77 | 5.5 | 4 | 46 | 1130 | 30.89 | 17800 | 1.35 |
| KF77 / KA77 / KAF77 | 5.5 | 4 | 36 | 1470 | 40.04 | 15900 | 1.05 |
| KF77 / KA77 / KAF77 | 5.5 | 4 | 32 | 1660 | 45.16 | 14600 | 0.95 |
| KF77 / KAF77 | 7.5 | 4 | 198 | 365 | 7.24 | 15400 | 2.3 |
| KF77 / KAF77 | 7.5 | 4 | 169 | 425 | 8.48 | 15900 | 2.1 |
| KF77 / KAF77 | 7.5 | 4 | 150 | 480 | 9.56 | 16300 | 1.95 |
| KF77 / KAF77 | 7.5 | 4 | 132 | 545 | 10.84 | 16700 | 1.80 |
| KF77 / KAF77 | 7.5 | 4 | 116 | 620 | 12.36 | 17000 | 1.60 |
| KF77 / KAF77 | 7.5 | 4 | 106 | 675 | 13.52 | 17800 | 2.0 |
| KF77 / KAF77 | 7.5 | 4 | 90 | 795 | 15.84 | 18200 | 1.75 |
| KF77 / KAF77 | 7.5 | 4 | 80 | 890 | 17.87 | 18600 | 1.60 |
| KA77 / KAF77 | 9.2 | 4 | 199 | 440 | 7.24 | 14900 | 1.85 |
| KA77 / KAF77 | 9.2 | 4 | 170 | 515 | 8.48 | 15400 | 1.70 |
| KA77 / KAF77 | 9.2 | 4 | 151 | 585 | 9.56 | 15700 | 1.60 |
| KA77 / KAF77 | 9.2 | 4 | 133 | 660 | 10.84 | 16000 | 1.50 |
| KA77 / KAF77 | 9.2 | 4 | 117 | 755 | 12.36 | 16300 | 1.35 |
| KA77 / KAF77 | 9.2 | 4 | 107 | 820 | 13.52 | 17000 | 1.60 |
| KF77 / KA77 / KAF77 | 11.0 | 4 | 199 | 530 | 7.24 | 14500 | 1.55 |
| KF77 / KA77 / KAF77 | 11.0 | 4 | 170 | 620 | 8.48 | 14800 | 1.45 |
| KF77 / KA77 / KAF77 | 11.0 | 4 | 151 | 700 | 9.56 | 15100 | 1.35 |
| KF77 / KA77 / KAF77 | 11.0 | 4 | 133 | 790 | 10.84 | 15300 | 1.25 |
| KF77 / KA77 / KAF77 | 11.0 | 4 | 117 | 900 | 12.36 | 15500 | 1.10 |
| KF77 / KA77 / KAF77 | 11.0 | 4 | 107 | 990 | 13.52 | 16300 | 1.35 |
| KF77 / KA77 / KAF77 | 11.0 | 4 | 91 | 1160 | 15.84 | 16500 | 1.20 |
| KF77 / KA77 / KAF77 | 11.0 | 4 | 81 | 1300 | 17.87 | 16600 | 1.10 |
| KF77 / KA77 / KAF77 | 11.0 | 4 | 71 | 1480 | 20.25 | 15900 | 1.00 |
| KF77 / KA77 / KAF77 | 11.0 | 4 | 62 | 1680 | 23.08 | 14400 | 0.90 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 87: крутящий момент 525–3330 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 87
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | K, KA, KAF, KF |
| Крутящий момент на выходном валу | 525–3330 N·m |
| Диапазон передаточных отношений | 7.21–3107 |
| Мощность двигателя | 0.18–22.0 kW |
| Частота вращения на выходе | 0.42–203.0 r/min |
| Масса | 78.0–100.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 121–138.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| KF87 / KAF87 | 0.37 | 8 | 4.1 | 850 | 164.34 | 28900 | 3.2 |
| KF87 / KA87 / KAF87 | 0.37 | 6 | 5.2 | 685 | 174.19 | 28900 | 4.0 |
| KF87 / KAF87 | 0.37 | 8 | 3.9 | 910 | 174.19 | 28800 | 3.0 |
| KF87 / KA87 / KAF87 | 0.37 | 6 | 4.6 | 775 | 197.37 | 28900 | 3.5 |
| KF87 / KA87 / KAF87 | 1.1 | 4 | 12 | 870 | 115.82 | 28800 | 3.1 |
| KF87 / KA87 / KAF87 | 1.1 | 4 | 11 | 950 | 126.91 | 28800 | 2.8 |
| KF87 / KA87 / KAF87 | 1.1 | 4 | 9.5 | 1110 | 147.32 | 28700 | 2.4 |
| KF87 / KA87 / KAF87 | 1.1 | 4 | 8.5 | 1230 | 164.34 | 28700 | 2.2 |
| KF87 / KA87 / KAF87 | 1.1 | 4 | 8.0 | 1310 | 174.19 | 28600 | 2.1 |
| K87 / KF87 / KA87 / KAF87 | 1.5 | 4 | 16 | 880 | 86.34 | 28800 | 3.1 |
| K87 / KF87 / KA87 / KAF87 | 1.5 | 4 | 14 | 1040 | 102.71 | 28800 | 2.6 |
| K87 / KF87 / KA87 / KAF87 | 1.5 | 4 | 12 | 1180 | 115.82 | 28700 | 2.3 |
| K87 / KF87 / KA87 / KAF87 | 1.5 | 4 | 11 | 1290 | 126.91 | 28600 | 2.1 |
| K87 / KF87 / KA87 / KAF87 | 1.5 | 4 | 9.6 | 1500 | 147.32 | 28500 | 1.80 |
| K87 / KF87 / KA87 / KAF87 | 1.5 | 4 | 8.6 | 1670 | 164.34 | 28300 | 1.60 |
| K87 / KF87 / KA87 / KAF87 | 1.5 | 4 | 8.1 | 1770 | 174.19 | 28300 | 1.55 |
| KF87 / KA87 / KAF87 | 2.2 | 4 | 22 | 940 | 63.00 | 28800 | 2.9 |
| KF87 / KA87 / KAF87 | 2.2 | 4 | 20 | 1050 | 70.46 | 28800 | 2.6 |
| KF87 / KA87 / KAF87 | 2.2 | 4 | 18 | 1180 | 79.34 | 28700 | 2.3 |
| KF87 / KA87 / KAF87 | 2.2 | 4 | 16 | 1290 | 86.34 | 28600 | 2.1 |
| KF87 / KA87 / KAF87 | 2.2 | 4 | 14 | 1530 | 102.71 | 28500 | 1.75 |
| KF87 / KA87 / KAF87 | 2.2 | 4 | 12 | 1730 | 115.82 | 28300 | 1.55 |
| KF87 / KA87 / KAF87 | 2.2 | 4 | 11 | 1890 | 126.91 | 28200 | 1.45 |
| KF87 / KA87 / KAF87 | 2.2 | 4 | 9.6 | 2200 | 147.32 | 27900 | 1.25 |
| KF87 / KAF87 | 4.0 | 4 | 18 | 2130 | 79.34 | 27900 | 1.25 |
| KF87 / KAF87 | 4.0 | 4 | 16 | 2320 | 86.34 | 27700 | 1.15 |
| KF87 / KAF87 | 4.0 | 4 | 14 | 2760 | 102.71 | 27200 | 1.00 |
| KF87 / KAF87 | 4.0 | 4 | 12 | 3120 | 115.82 | 26700 | 0.85 |
| KF87 / KA87 / KAF87 | 5.5 | 4 | 51 | 1020 | 27.88 | 24700 | 2.5 |
| KF87 / KA87 / KAF87 | 5.5 | 4 | 46 | 1150 | 31.39 | 25200 | 2.3 |
| KF87 / KA87 / KAF87 | 5.5 | 4 | 39 | 1340 | 36.52 | 25800 | 1.85 |
| KF87 / KA87 / KAF87 | 5.5 | 4 | 32 | 1620 | 44.02 | 26500 | 1.60 |
| KF87 / KA87 / KAF87 | 5.5 | 4 | 29 | 1810 | 49.16 | 26900 | 1.50 |
| KF87 / KA87 / KAF87 | 5.5 | 4 | 25 | 2080 | 56.64 | 27300 | 1.30 |
| KF87 / KA87 / KAF87 | 5.5 | 4 | 23 | 2310 | 63.00 | 27500 | 1.15 |
| KF87 / KA87 / KAF87 | 5.5 | 4 | 20 | 2590 | 70.46 | 27400 | 1.05 |
| KF87 / KA87 / KAF87 | 5.5 | 4 | 18 | 2910 | 79.34 | 27000 | 0.95 |
| KF87 / KA87 / KAF87 | 5.5 | 4 | 17 | 3170 | 86.34 | 26600 | 0.85 |
| KF87 / KA87 / KAF87 | 7.5 | 4 | 99 | 725 | 14.45 | 20700 | 2.9 |
| KF87 / KA87 / KAF87 | 7.5 | 4 | 89 | 800 | 16.00 | 20600 | 2.2 |
| KF87 / KA87 / KAF87 | 7.5 | 4 | 82 | 870 | 17.42 | 21500 | 2.5 |
| KF87 / KA87 / KAF87 | 7.5 | 4 | 74 | 970 | 19.45 | 21900 | 2.4 |
| KF87 / KA87 / KAF87 | 7.5 | 4 | 64 | 1120 | 22.41 | 22500 | 2.0 |
| KF87 / KA87 / KAF87 | 7.5 | 4 | 57 | 1250 | 24.92 | 22800 | 2.0 |
| KF87 / KA87 / KAF87 | 7.5 | 4 | 51 | 1400 | 27.88 | 23200 | 1.85 |
| KF87 / KA87 / KAF87 | 7.5 | 4 | 46 | 1570 | 31.39 | 23500 | 1.70 |
| KF87 / KA87 / KAF87 | 7.5 | 4 | 39 | 1830 | 36.52 | 23900 | 1.35 |
| KF87 / KA87 / KAF87 | 7.5 | 4 | 32 | 2200 | 44.02 | 24200 | 1.20 |
| KF87 / KA87 / KAF87 | 7.5 | 4 | 29 | 2460 | 49.16 | 24200 | 1.10 |
| KF87 / KA87 / KAF87 | 7.5 | 4 | 25 | 2840 | 56.64 | 24200 | 0.95 |
| KF87 / KA87 / KAF87 | 7.5 | 4 | 23 | 3160 | 63.00 | 24100 | 0.85 |
| K87 / KF87 / KA87 / KAF87 | 11.0 | 4 | 200 | 525 | 7.21 | 16700 | 2.5 |
| K87 / KF87 / KA87 / KAF87 | 11.0 | 4 | 174 | 605 | 8.29 | 17100 | 2.3 |
| K87 / KF87 / KA87 / KAF87 | 11.0 | 4 | 144 | 730 | 10.00 | 17700 | 2.1 |
| K87 / KF87 / KA87 / KAF87 | 11.0 | 4 | 129 | 810 | 11.17 | 18000 | 1.85 |
| K87 / KF87 / KA87 / KAF87 | 11.0 | 4 | 115 | 920 | 12.56 | 18900 | 2.2 |
| K87 / KF87 / KA87 / KAF87 | 11.0 | 4 | 100 | 1050 | 14.45 | 19400 | 2.0 |
| K87 / KF87 / KA87 / KAF87 | 11.0 | 4 | 90 | 1170 | 16.00 | 18800 | 1.55 |
| K87 / KF87 / KA87 / KAF87 | 11.0 | 4 | 74 | 1420 | 19.45 | 20100 | 1.60 |
| K87 / KF87 / KA87 / KAF87 | 11.0 | 4 | 64 | 1630 | 22.41 | 20300 | 1.40 |
| KA87 / KAF87 | 11.0 | 4 | 58 | 1820 | 24.92 | 20500 | 1.40 |
| KA87 / KAF87 | 11.0 | 4 | 52 | 2030 | 27.88 | 20600 | 1.30 |
| KA87 / KAF87 | 11.0 | 4 | 46 | 2290 | 31.39 | 20600 | 1.20 |
| KA87 / KAF87 | 11.0 | 4 | 39 | 2660 | 36.52 | 20400 | 0.95 |
| KF87 / KA87 / KAF87 | 15.0 | 4 | 202 | 705 | 7.21 | 15700 | 1.85 |
| KF87 / KA87 / KAF87 | 15.0 | 4 | 176 | 810 | 8.29 | 16000 | 1.70 |
| KF87 / KA87 / KAF87 | 15.0 | 4 | 146 | 980 | 10.00 | 16400 | 1.55 |
| KF87 / KA87 / KAF87 | 15.0 | 4 | 116 | 1230 | 12.56 | 17600 | 1.60 |
| KF87 / KA87 / KAF87 | 15.0 | 4 | 101 | 1420 | 14.45 | 17800 | 1.50 |
| KF87 / KA87 / KAF87 | 15.0 | 4 | 91 | 1570 | 16.00 | 16800 | 1.15 |
| K87 / KF87 / KA87 / KAF87 | 18.5 | 4 | 75 | 2340 | 19.45 | 16200 | 1.00 |
| K87 / KF87 / KA87 / KAF87 | 18.5 | 4 | 59 | 3000 | 24.92 | 15600 | 0.85 |
| K87 / KF87 / KA87 / KAF87 | 22 | 4 | 203 | 1030 | 7.21 | 14200 | 1.25 |
| K87 / KF87 / KA87 / KAF87 | 22 | 4 | 177 | 1190 | 8.29 | 14300 | 1.20 |
| K87 / KF87 / KA87 / KAF87 | 22 | 4 | 147 | 1430 | 10.00 | 14200 | 1.05 |
| K87 / KF87 / KA87 / KAF87 | 22 | 4 | 131 | 1600 | 11.17 | 14200 | 0.95 |
| K87 / KF87 / KA87 / KAF87 | 22 | 4 | 117 | 1800 | 12.56 | 15300 | 1.10 |
| K87 / KF87 / KA87 / KAF87 | 22 | 4 | 101 | 2070 | 14.45 | 15100 | 1.00 |
| K87 / KF87 / KA87 / KAF87 | 22 | 4 | 84 | 2500 | 17.42 | 14800 | 0.90 |
| K87 / KF87 / KA87 / KAF87 | 22 | 4 | 75 | 2790 | 19.45 | 14400 | 0.80 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| K87 / KF87 / KA87 / KAF87 | 0.18 | 4 | 0.56 | 2520 | 2371 | 27500 | 1.05 |
| K87 / KF87 / KA87 / KAF87 | 0.18 | 4 | 0.48 | 2880 | 2728 | 27100 | 0.95 |
| K87 / KF87 / KA87 / KAF87 | 0.18 | 4 | 0.42 | 3330 | 3107 | 26400 | 0.80 |
Типоразмер 97: крутящий момент 675–4960 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 97
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | K, KA, KAF, KF |
| Крутящий момент на выходном валу | 675–4960 N·m |
| Диапазон передаточных отношений | 8.71–4669 |
| Мощность двигателя | 0.18–22.0 kW |
| Частота вращения на выходе | 0.28–168.0 r/min |
| Масса | 130.0–171.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 121–138.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| K97 / KF97 / KA97 / KAF97 | 1.5 | 4 | 11 | 1260 | 123.93 | 40000 | 3.4 |
| K97 / KF97 / KA97 / KAF97 | 1.5 | 6 | 7.4 | 1930 | 123.93 | 40000 | 2.2 |
| K97 / KF97 / KA97 / KAF97 | 1.5 | 4 | 10 | 1430 | 140.28 | 40000 | 3.0 |
| K97 / KF97 / KA97 / KAF97 | 1.5 | 6 | 6.6 | 2180 | 140.28 | 40000 | 1.95 |
| K97 / KF97 / KA97 / KAF97 | 1.5 | 4 | 9.2 | 1560 | 153.21 | 40000 | 2.8 |
| K97 / KF97 / KA97 / KAF97 | 1.5 | 6 | 6.0 | 2390 | 153.21 | 40000 | 1.80 |
| K97 / KF97 / KA97 / KAF97 | 1.5 | 4 | 8.0 | 1790 | 176.05 | 40000 | 2.4 |
| K97 / KF97 / KA97 / KAF97 | 1.5 | 6 | 5.2 | 2740 | 176.05 | 40000 | 1.55 |
| KF97 / KA97 / KAF97 | 2.2 | 4 | 15 | 1440 | 96.80 | 40000 | 3.0 |
| K97 / KF97 / KA97 / KAF97 | 2.2 | 6 | 8.9 | 2350 | 105.13 | 40000 | 1.85 |
| KF97 / KA97 / KAF97 | 2.2 | 4 | 13 | 1570 | 105.13 | 40000 | 2.8 |
| K97 / KF97 / KA97 / KAF97 | 2.2 | 6 | 7.6 | 2770 | 123.93 | 40000 | 1.55 |
| KF97 / KA97 / KAF97 | 2.2 | 4 | 11 | 1850 | 123.93 | 40000 | 2.3 |
| K97 / KF97 / KA97 / KAF97 | 2.2 | 6 | 6.7 | 3140 | 140.28 | 40000 | 1.35 |
| KF97 / KA97 / KAF97 | 2.2 | 4 | 10 | 2090 | 140.28 | 40000 | 2.1 |
| K97 / KF97 / KA97 / KAF97 | 2.2 | 6 | 6.1 | 3420 | 153.21 | 40000 | 1.25 |
| KF97 / KA97 / KAF97 | 2.2 | 4 | 9.2 | 2280 | 153.21 | 40000 | 1.90 |
| KF97 / KA97 / KAF97 | 2.2 | 4 | 8.0 | 2620 | 176.05 | 40000 | 1.65 |
| KF97 / KA97 / KAF97 | 4.0 | 4 | 11 | 3330 | 123.93 | 40000 | 1.30 |
| KF97 / KA97 / KAF97 | 4.0 | 4 | 10 | 3770 | 140.28 | 40000 | 1.15 |
| KF97 / KA97 / KAF97 | 4.0 | 4 | 9.3 | 4120 | 153.21 | 40000 | 1.05 |
| KF97 / KA97 / KAF97 | 5.5 | 4 | 30 | 1760 | 47.93 | 38600 | 2.4 |
| KF97 / KA97 / KAF97 | 5.5 | 4 | 25 | 2080 | 56.55 | 39700 | 2.1 |
| KF97 / KA97 / KAF97 | 5.5 | 4 | 23 | 2300 | 62.55 | 40000 | 1.85 |
| KF97 / KA97 / KAF97 | 5.5 | 4 | 20 | 2590 | 70.54 | 40000 | 1.65 |
| KF97 / KA97 / KAF97 | 5.5 | 4 | 18 | 2860 | 77.89 | 40000 | 1.50 |
| KF97 / KA97 / KAF97 | 5.5 | 4 | 17 | 3180 | 86.52 | 40000 | 1.35 |
| KF97 / KA97 / KAF97 | 5.5 | 4 | 15 | 3560 | 96.80 | 40000 | 1.20 |
| KF97 / KA97 / KAF97 | 7.5 | 4 | 42 | 1710 | 34.23 | 34400 | 2.5 |
| KF97 / KA97 / KAF97 | 7.5 | 4 | 37 | 1920 | 38.30 | 35100 | 2.2 |
| KF97 / KA97 / KAF97 | 7.5 | 4 | 34 | 2100 | 41.87 | 35600 | 2.0 |
| KF97 / KA97 / KAF97 | 7.5 | 4 | 30 | 2400 | 47.93 | 36400 | 1.80 |
| K97 / KF97 / KA97 / KAF97 | 7.5 | 4 | 23 | 3130 | 62.55 | 37500 | 1.35 |
| K97 / KF97 / KA97 / KAF97 | 7.5 | 4 | 20 | 3530 | 70.54 | 37900 | 1.20 |
| K97 / KF97 / KA97 / KAF97 | 7.5 | 4 | 18 | 3900 | 77.89 | 38100 | 1.10 |
| K97 / KF97 / KA97 / KAF97 | 7.5 | 4 | 17 | 4330 | 86.52 | 38300 | 1.00 |
| K97 / KF97 / KA97 / KAF97 | 7.5 | 4 | 15 | 4850 | 96.80 | 38300 | 0.90 |
| KF97 / KA97 / KAF97 | 11.0 | 4 | 64 | 1630 | 22.37 | 29800 | 2.6 |
| KF97 / KA97 / KAF97 | 11.0 | 4 | 58 | 1800 | 24.75 | 30300 | 2.4 |
| KF97 / KA97 / KAF97 | 11.0 | 4 | 52 | 2040 | 27.91 | 30800 | 2.1 |
| KF97 / KA97 / KAF97 | 11.0 | 4 | 47 | 2250 | 30.82 | 31300 | 1.90 |
| KF97 / KA97 / KAF97 | 11.0 | 4 | 42 | 2500 | 34.23 | 31600 | 1.70 |
| KF97 / KA97 / KAF97 | 11.0 | 4 | 38 | 2790 | 38.30 | 32000 | 1.55 |
| KF97 / KA97 / KAF97 | 11.0 | 4 | 34 | 3050 | 41.87 | 32200 | 1.40 |
| KF97 / KAF97 | 15.0 | 4 | 88 | 1620 | 16.56 | 26600 | 2.7 |
| KF97 / KAF97 | 15.0 | 4 | 77 | 1860 | 18.96 | 27200 | 2.3 |
| KF97 / KAF97 | 15.0 | 4 | 65 | 2190 | 22.37 | 27700 | 1.95 |
| KF97 / KAF97 | 15.0 | 4 | 59 | 2430 | 24.75 | 28000 | 1.75 |
| KF97 / KAF97 | 15.0 | 4 | 52 | 2740 | 27.91 | 28300 | 1.55 |
| KF97 / KAF97 | 15.0 | 4 | 47 | 3020 | 30.82 | 28400 | 1.40 |
| KF97 / KAF97 | 15.0 | 4 | 43 | 3360 | 34.23 | 28500 | 1.30 |
| KF97 / KAF97 | 15.0 | 4 | 38 | 3760 | 38.30 | 28500 | 1.15 |
| KF97 / KAF97 | 15.0 | 4 | 35 | 4110 | 41.87 | 28400 | 1.05 |
| KF97 / KAF97 | 15.0 | 4 | 30 | 4700 | 47.93 | 28100 | 0.90 |
| K97 / KF97 / KA97 / KAF97 | 22 | 4 | 168 | 1250 | 8.71 | 21300 | 2.1 |
| K97 / KF97 / KA97 / KAF97 | 22 | 4 | 141 | 1490 | 10.41 | 21800 | 1.90 |
| K97 / KF97 / KA97 / KAF97 | 22 | 4 | 122 | 1720 | 11.99 | 23300 | 2.3 |
| K97 / KF97 / KA97 / KAF97 | 22 | 4 | 106 | 1990 | 13.85 | 23700 | 2.2 |
| K97 / KF97 / KA97 / KAF97 | 22 | 4 | 88 | 2370 | 16.56 | 24000 | 1.80 |
| K97 / KF97 / KA97 / KAF97 | 22 | 4 | 77 | 2720 | 18.96 | 24100 | 1.60 |
| K97 / KF97 / KA97 / KAF97 | 22 | 4 | 65 | 3210 | 22.37 | 24200 | 1.35 |
| K97 / KF97 / KA97 / KAF97 | 22 | 4 | 59 | 3550 | 24.75 | 24100 | 1.20 |
| K97 / KF97 / KA97 / KAF97 | 22 | 4 | 53 | 4000 | 27.91 | 23800 | 1.05 |
| K97 / KF97 / KA97 / KAF97 | 22 | 4 | 48 | 4420 | 30.82 | 23500 | 0.95 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| K97 / KF97 / KAF97 | 0.18 | 4 | 2.0 | 675 | 652 | 40000 | 6.4 |
| K97 / KF97 / KAF97 | 0.18 | 4 | 1.8 | 755 | 743 | 40000 | 5.7 |
| K97 / KF97 / KAF97 | 0.18 | 4 | 1.5 | 930 | 855 | 40000 | 4.6 |
| K97 / KF97 / KAF97 | 0.18 | 4 | 1.4 | 1040 | 957 | 40000 | 4.1 |
| K97 / KF97 / KAF97 | 0.18 | 4 | 1.2 | 1210 | 1102 | 40000 | 3.6 |
| K97 / KF97 / KAF97 | 0.18 | 4 | 1.0 | 1380 | 1261 | 40000 | 3.1 |
| K97 / KF97 / KAF97 | 0.18 | 4 | 0.92 | 1490 | 1430 | 40000 | 2.9 |
| K97 / KF97 / KAF97 | 0.18 | 4 | 0.81 | 1710 | 1625 | 40000 | 2.5 |
| K97 / KF97 / KAF97 | 0.18 | 4 | 0.71 | 2030 | 1856 | 40000 | 2.1 |
| K97 / KF97 / KAF97 | 0.18 | 4 | 0.62 | 2290 | 2123 | 40000 | 1.95 |
| K97 / KF97 / KAF97 | 0.18 | 4 | 0.55 | 2640 | 2419 | 40000 | 1.65 |
| K97 / KF97 / KAF97 | 0.18 | 4 | 0.48 | 2910 | 2757 | 40000 | 1.50 |
| K97 / KF97 / KAF97 | 0.18 | 4 | 0.42 | 3370 | 3108 | 40000 | 1.25 |
| K97 / KF97 / KAF97 | 0.18 | 4 | 0.37 | 3860 | 3583 | 40000 | 1.10 |
| K97 / KF97 / KAF97 | 0.18 | 4 | 0.32 | 4390 | 4082 | 40000 | 1.00 |
| K97 / KF97 / KAF97 | 0.18 | 4 | 0.28 | 4960 | 4669 | 39900 | 0.85 |
Типоразмер 107: крутящий момент 1850–8890 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 107
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | K, KA, KAF, KF |
| Крутящий момент на выходном валу | 1850–8890 N·m |
| Диапазон передаточных отношений | 8.69–143 |
| Мощность двигателя | 1.5–45.0 kW |
| Частота вращения на выходе | 4.9–169.0 r/min |
| Масса | 231.0–271.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 129–139.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| KF107 / KA107 / KAF107 | 1.5 | 8 | 6.2 | 2300 | 112.41 | 65000 | 3.5 |
| KF107 / KA107 / KAF107 | 1.5 | 8 | 4.9 | 2940 | 143.47 | 65000 | 2.7 |
| KF107 / KA107 / KAF107 | 4.0 | 8 | 8.7 | 4380 | 82.61 | 65000 | 1.85 |
| KF107 / KA107 / KAF107 | 4.0 | 8 | 7.9 | 4830 | 121.46 | 65000 | 1.65 |
| KF107 / KA107 / KAF107 | 4.0 | 8 | 6.7 | 5710 | 143.47 | 65000 | 1.40 |
| KF107 / KA107 / KAF107 | 5.5 | 4 | 17 | 3030 | 82.61 | 65000 | 2.6 |
| KF107 / KA107 / KAF107 | 5.5 | 4 | 16 | 3340 | 90.96 | 65000 | 2.4 |
| KF107 / KA107 / KAF107 | 5.5 | 4 | 13 | 4130 | 112.41 | 65000 | 1.95 |
| K107 / KF107 / KA107 / KAF107 | 7.5 | 4 | 39 | 1850 | 37.00 | 53800 | 3.9 |
| K107 / KF107 / KA107 / KAF107 | 7.5 | 4 | 25 | 2860 | 57.17 | 59100 | 2.8 |
| K107 / KF107 / KA107 / KAF107 | 7.5 | 4 | 22 | 3330 | 66.52 | 60900 | 2.4 |
| K107 / KF107 / KA107 / KAF107 | 7.5 | 4 | 20 | 3670 | 73.30 | 61900 | 2.2 |
| K107 / KF107 / KA107 / KAF107 | 7.5 | 4 | 17 | 4140 | 82.61 | 63200 | 1.95 |
| K107 / KF107 / KA107 / KAF107 | 7.5 | 4 | 14 | 5050 | 100.75 | 65000 | 1.60 |
| K107 / KA107 / KAF107 | 7.5 | 4 | 13 | 5630 | 112.41 | 65000 | 1.40 |
| K107 / KA107 / KAF107 | 7.5 | 4 | 10 | 7190 | 143.47 | 65000 | 1.10 |
| KAF107 | 9.2 | 4 | 34 | 2580 | 42.33 | 54000 | 2.8 |
| KAF107 | 9.2 | 4 | 29 | 3040 | 49.90 | 55700 | 2.6 |
| KAF107 | 9.2 | 4 | 25 | 3490 | 57.17 | 57100 | 2.3 |
| KAF107 | 9.2 | 4 | 22 | 4060 | 66.52 | 58600 | 1.95 |
| KAF107 | 9.2 | 4 | 20 | 4470 | 73.30 | 59400 | 1.80 |
| KAF107 | 9.2 | 4 | 17 | 5040 | 82.61 | 60400 | 1.60 |
| KAF107 | 9.2 | 4 | 16 | 5550 | 90.96 | 61100 | 1.45 |
| KAF107 | 9.2 | 4 | 14 | 6150 | 100.75 | 61800 | 1.30 |
| KAF107 | 9.2 | 4 | 13 | 6860 | 112.41 | 62400 | 1.15 |
| KF107 / KA107 / KAF107 | 11.0 | 4 | 17 | 6030 | 82.61 | 57500 | 1.35 |
| KF107 / KA107 / KAF107 | 11.0 | 4 | 16 | 6630 | 90.96 | 58000 | 1.20 |
| KF107 / KA107 / KAF107 | 11.0 | 4 | 14 | 7350 | 100.75 | 58300 | 1.10 |
| KF107 / KA107 / KAF107 | 11.0 | 4 | 13 | 8200 | 112.41 | 58400 | 1.00 |
| KF107 / KA107 / KAF107 | 30 | 4 | 47 | 6100 | 31.28 | 38000 | 1.10 |
| KF107 / KA107 / KAF107 | 30 | 4 | 40 | 7210 | 37.00 | 37600 | 1.00 |
| KF107 / KA107 / KAF107 | 30 | 4 | 35 | 8250 | 42.33 | 36100 | 0.90 |
| KF107 / KA107 / KAF107 | 37 | 4 | 169 | 2090 | 8.69 | 30900 | 1.95 |
| KF107 / KA107 / KAF107 | 37 | 4 | 148 | 2390 | 9.94 | 31400 | 1.75 |
| KF107 / KA107 / KAF107 | 37 | 4 | 125 | 2820 | 11.73 | 32000 | 1.55 |
| KF107 / KA107 / KAF107 | 37 | 4 | 109 | 3230 | 13.34 | 32300 | 1.35 |
| KF107 / KA107 / KAF107 | 37 | 4 | 100 | 3520 | 14.64 | 34200 | 1.95 |
| KF107 / KA107 / KAF107 | 37 | 4 | 88 | 4020 | 16.75 | 34500 | 1.75 |
| KF107 / KA107 / KAF107 | 37 | 4 | 74 | 4740 | 19.74 | 34700 | 1.50 |
| KF107 / KA107 / KAF107 | 37 | 4 | 65 | 5440 | 22.62 | 34700 | 1.30 |
| KF107 / KA107 / KAF107 | 37 | 4 | 56 | 6320 | 26.32 | 34500 | 1.15 |
| KF107 / KA107 / KAF107 | 37 | 4 | 51 | 6970 | 29.00 | 34200 | 1.05 |
| KF107 / KA107 / KAF107 | 37 | 4 | 47 | 7520 | 31.28 | 33000 | 0.90 |
| KF107 / KA107 / KAF107 | 37 | 4 | 40 | 8890 | 37.00 | 29000 | 0.80 |
| KF107 / KAF107 | 45 | 4 | 169 | 2540 | 8.69 | 29300 | 1.60 |
| KF107 / KAF107 | 45 | 4 | 148 | 2910 | 9.94 | 29600 | 1.45 |
| KF107 / KAF107 | 45 | 4 | 125 | 3430 | 11.73 | 29900 | 1.25 |
| KF107 / KAF107 | 45 | 4 | 109 | 3930 | 13.43 | 29900 | 1.10 |
| KF107 / KAF107 | 45 | 4 | 100 | 4280 | 14.64 | 31900 | 1.60 |
| KF107 / KAF107 | 45 | 4 | 88 | 4890 | 16.75 | 31900 | 1.45 |
| KF107 / KAF107 | 45 | 4 | 74 | 5770 | 19.74 | 31700 | 1.25 |
| KF107 / KAF107 | 45 | 4 | 65 | 6610 | 22.62 | 31000 | 1.10 |
| KF107 / KAF107 | 45 | 4 | 56 | 7690 | 26.32 | 28300 | 0.95 |
| KF107 / KAF107 | 45 | 4 | 51 | 8480 | 29.00 | 25600 | 0.85 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 127: крутящий момент 2090–15200 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 127
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | K, KA, KAF, KF |
| Крутящий момент на выходном валу | 2090–15200 N·m |
| Диапазон передаточных отношений | 8.68–136 |
| Мощность двигателя | 4.0–90.0 kW |
| Частота вращения на выходе | 5.3–171.0 r/min |
| Масса | 381.0–452.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 132–140.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| K127 / KF127 / KA127 / KAF127 | 4.0 | 8 | 6.5 | 5850 | 110.18 | 82100 | 2.2 |
| KF127 / KAF127 | 4.0 | 6 | 8.7 | 4380 | 110.18 | 82400 | 3.0 |
| K127 / KF127 / KA127 / KAF127 | 4.0 | 8 | 5.9 | 6500 | 122.48 | 81900 | 2.0 |
| KF127 / KAF127 | 4.0 | 6 | 7.8 | 4870 | 122.48 | 82300 | 2.7 |
| K127 / KF127 / KA127 / KAF127 | 4.0 | 8 | 5.3 | 7220 | 132.14 | 81700 | 1.80 |
| KF127 / KAF127 | 4.0 | 6 | 7.1 | 5420 | 136.14 | 82200 | 2.4 |
| K127 / KF127 / KA127 / KAF127 | 7.5 | 6 | 11 | 6710 | 89.89 | 81900 | 1.95 |
| K127 / KF127 / KA127 / KAF127 | 7.5 | 6 | 8.7 | 8220 | 110.18 | 81400 | 1.60 |
| K127 / KF127 / KA127 / KAF127 | 7.5 | 6 | 7.8 | 9140 | 122.48 | 81000 | 1.40 |
| K127 / KF127 / KA127 / KAF127 | 7.5 | 6 | 7.1 | 10200 | 136.14 | 80600 | 1.30 |
| KA127 / KAF127 | 9.2 | 4 | 18 | 5000 | 81.98 | 82300 | 2.6 |
| KA127 / KAF127 | 9.2 | 4 | 16 | 5480 | 89.89 | 82200 | 2.4 |
| KA127 / KAF127 | 9.2 | 4 | 13 | 6720 | 110.18 | 8190 | 1.95 |
| KA127 / KAF127 | 9.2 | 4 | 12 | 7470 | 122.48 | 81600 | 1.75 |
| KF127 / KAF127 | 15.0 | 4 | 31 | 4690 | 47.82 | 76200 | 2.8 |
| KF127 / KAF127 | 15.0 | 4 | 27 | 5300 | 54.07 | 78000 | 2.5 |
| KF127 / KAF127 | 15.0 | 4 | 21 | 6960 | 70.95 | 81600 | 1.85 |
| KF127 / KAF127 | 15.0 | 4 | 18 | 8040 | 81.98 | 81400 | 1.60 |
| KF127 / KAF127 | 15.0 | 4 | 16 | 8820 | 89.89 | 81200 | 1.45 |
| KF127 / KA127 / KAF127 | 15.0 | 4 | 13 | 10800 | 110.18 | 80300 | 1.20 |
| KF127 / KA127 / KAF127 | 15.0 | 4 | 12 | 12000 | 122.48 | 79700 | 1.10 |
| KF127 / KAF127 | 30 | 4 | 62 | 4660 | 23.91 | 59600 | 2.8 |
| KF127 / KAF127 | 30 | 4 | 53 | 5390 | 27.68 | 61000 | 2.4 |
| KF127 / KAF127 | 30 | 4 | 47 | 6110 | 31.37 | 62000 | 2.1 |
| KF127 / KAF127 | 30 | 4 | 41 | 7060 | 36.25 | 63100 | 1.85 |
| KF127 / KAF127 | 30 | 4 | 37 | 7830 | 40.19 | 63700 | 1.65 |
| KF127 / KAF127 | 30 | 4 | 31 | 9320 | 47.82 | 64400 | 1.40 |
| KF127 / KAF127 | 30 | 4 | 27 | 10500 | 54.07 | 64700 | 1.25 |
| KF127 / KAF127 | 30 | 4 | 23 | 12200 | 62.60 | 64600 | 1.05 |
| KF127 / KA127 / KAF127 | 37 | 4 | 169 | 2090 | 8.68 | 46600 | 3.5 |
| KF127 / KA127 / KAF127 | 37 | 4 | 137 | 2580 | 10.74 | 48600 | 3.1 |
| KF127 / KA127 / KAF127 | 37 | 4 | 115 | 3070 | 12.79 | 50200 | 2.8 |
| KF127 / KA127 / KAF127 | 37 | 4 | 102 | 3450 | 14.35 | 52500 | 3.5 |
| KF127 / KA127 / KAF127 | 37 | 4 | 83 | 4270 | 17.77 | 54500 | 3.0 |
| KF127 / KA127 / KAF127 | 37 | 4 | 70 | 5080 | 21.15 | 56000 | 2.6 |
| KF127 / KA127 / KAF127 | 37 | 4 | 62 | 5740 | 23.91 | 56900 | 2.3 |
| KF127 / KA127 / KAF127 | 37 | 4 | 53 | 6650 | 27.68 | 57800 | 1.95 |
| KF127 / KA127 / KAF127 | 37 | 4 | 47 | 7540 | 31.37 | 58500 | 1.70 |
| KF127 / KA127 / KAF127 | 37 | 4 | 41 | 8710 | 36.25 | 59000 | 1.50 |
| KF127 / KA127 / KAF127 | 45 | 4 | 169 | 2540 | 8.68 | 45300 | 2.8 |
| KF127 / KA127 / KAF127 | 45 | 4 | 137 | 3140 | 10.74 | 47000 | 5 |
| KF127 / KA127 / KAF127 | 45 | 4 | 115 | 3740 | 12.79 | 48300 | 3 |
| KF127 / KA127 / KAF127 | 45 | 4 | 102 | 4190 | 14.35 | 50700 | 2.9 |
| KF127 / KA127 / KAF127 | 45 | 4 | 83 | 5190 | 17.77 | 52200 | 2.5 |
| KF127 / KA127 / KAF127 | 45 | 4 | 70 | 6180 | 21.15 | 53200 | 2.1 |
| KF127 / KA127 / KAF127 | 45 | 4 | 62 | 6990 | 23.91 | 53800 | 1.85 |
| KA127 | 45 | 4 | 53 | 8090 | 27.68 | 54200 | 1.60 |
| KA127 | 45 | 4 | 47 | 9170 | 31.37 | 54400 | 1.40 |
| KF127 / KA127 / KAF127 | 45 | 4 | 41 | 10600 | 36.25 | 54200 | 1.25 |
| KA127 | 45 | 4 | 37 | 11700 | 40.19 | 53900 | 1.10 |
| KF127 / KA127 / KAF127 | 45 | 4 | 31 | 14000 | 47.82 | 52800 | 0.95 |
| KF127 / KA127 / KAF127 | 75 | 4 | 171 | 4200 | 8.68 | 40400 | 1.70 |
| KF127 / KA127 / KAF127 | 75 | 4 | 138 | 5200 | 10.74 | 41000 | 1.55 |
| KF127 / KA127 / KAF127 | 75 | 4 | 116 | 6190 | 12.79 | 41100 | 1.40 |
| KF127 / KA127 / KAF127 | 75 | 4 | 103 | 6940 | 14.35 | 43700 | 1.75 |
| KF127 / KA127 / KAF127 | 75 | 4 | 83 | 8600 | 17.77 | 43500 | 1.50 |
| KF127 / KA127 / KAF127 | 75 | 4 | 70 | 10200 | 21.15 | 42900 | 1.25 |
| KF127 / KA127 / KAF127 | 75 | 4 | 62 | 11600 | 23.91 | 42200 | 1.10 |
| KF127 / KA127 / KAF127 | 75 | 4 | 53 | 13400 | 27.68 | 40800 | 0.95 |
| KF127 / KA127 / KAF127 | 75 | 4 | 47 | 15200 | 31.37 | 39200 | 0.85 |
| K127 / KF127 / KA127 / KAF127 | 90 | 4 | 171 | 5040 | 8.68 | 38000 | 1.45 |
| K127 / KF127 / KA127 / KAF127 | 90 | 4 | 138 | 6240 | 10.74 | 38000 | 1.30 |
| K127 / KF127 / KA127 / KAF127 | 90 | 4 | 116 | 7420 | 12.79 | 37600 | 1.15 |
| K127 / KF127 / KA127 / KAF127 | 90 | 4 | 103 | 8330 | 14.35 | 40200 | 1.45 |
| K127 / KF127 / KA127 / KAF127 | 90 | 4 | 83 | 10300 | 17.77 | 39200 | 1.25 |
| K127 / KF127 / KA127 / KAF127 | 90 | 4 | 70 | 12300 | 21.15 | 37800 | 1.05 |
| K127 / KF127 / KA127 / KAF127 | 90 | 4 | 62 | 13900 | 23.91 | 36400 | 0.95 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 157: крутящий момент 4510–22100 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 157
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | K, KA, KAF, KF |
| Крутящий момент на выходном валу | 4510–22100 N·m |
| Диапазон передаточных отношений | 12.65–150 |
| Мощность двигателя | 7.5–132.0 kW |
| Частота вращения на выходе | 6.4–117.0 r/min |
| Масса | По запросу |
Источник: каталог HaoRan RSKF 2024, стр. 134–140.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| K157 / KF157 / KA157 / KAF157 | 7.5 | 6 | 12 | 5950 | 79.75 | 116200 | 3.0 |
| K157 / KF157 / KA157 / KAF157 | 7.5 | 6 | 10 | 6840 | 91.65 | 116000 | 2.6 |
| K157 / KF157 / KA157 / KAF157 | 7.5 | 6 | 9.6 | 7480 | 100.22 | 115900 | 2.4 |
| K157 / KF157 / KA157 / KAF157 | 7.5 | 6 | 7.8 | 9130 | 122.39 | 115500 | 1.95 |
| K157 / KF157 / KA157 / KAF157 | 7.5 | 6 | 6.4 | 11200 | 150.41 | 114900 | 1.60 |
| K157 / KF157 / KA157 / KAF157 | 11.0 | 4 | 16 | 6690 | 91.65 | 116000 | 2.7 |
| K157 / KF157 / KA157 / KAF157 | 11.0 | 4 | 14 | 7310 | 100.22 | 115900 | 2.5 |
| K157 / KF157 / KA157 / KAF157 | 11.0 | 4 | 12 | 8930 | 122.39 | 115600 | 2.0 |
| K157 / KF157 / KA157 / KAF157 | 15.0 | 6 | 14 | 10400 | 70.38 | 115200 | 1.75 |
| K157 / KF157 / KA157 / KAF157 | 15.0 | 6 | 12 | 11800 | 79.75 | 114800 | 1.55 |
| KF157 / KA157 / KAF157 | 15.0 | 4 | 18 | 7820 | 79.75 | 109600 | 2.3 |
| K157 / KF157 / KA157 / KAF157 | 15.0 | 6 | 11 | 13500 | 91.65 | 114100 | 1.35 |
| KF157 / KA157 / KAF157 | 15.0 | 4 | 16 | 8990 | 91.65 | 112500 | 2.0 |
| K157 / KF157 / KA157 / KAF157 | 15.0 | 6 | 9.7 | 14800 | 100.22 | 113700 | 1.20 |
| KF157 / KA157 / KAF157 | 15.0 | 4 | 15 | 9830 | 100.22 | 114200 | 1.85 |
| K157 / KF157 / KA157 / KAF157 | 15.0 | 6 | 7.9 | 18100 | 122.39 | 112200 | 1.00 |
| KF157 / KA157 / KAF157 | 15.0 | 4 | 12 | 12000 | 122.39 | 114700 | 1.50 |
| KF157 / KA157 / KAF157 | 15.0 | 4 | 9.7 | 14800 | 150.41 | 113700 | 1.20 |
| K157 / KF157 / KA157 / KAF157 | 30 | 4 | 47 | 6100 | 31.30 | 82200 | 3.0 |
| K157 / KF157 / KA157 / KAF157 | 30 | 4 | 39 | 7410 | 38.02 | 85100 | 2.4 |
| K157 / KF157 / KA157 / KAF157 | 30 | 4 | 31 | 9120 | 46.79 | 87800 | 1.95 |
| K157 / KF157 / KA157 / KAF157 | 30 | 4 | 27 | 10600 | 54.29 | 89500 | 1.70 |
| K157 / KF157 / KA157 / KAF157 | 30 | 4 | 24 | 11900 | 61.02 | 90700 | 1.50 |
| K157 / KF157 / KA157 / KAF157 | 30 | 4 | 21 | 13700 | 70.38 | 91800 | 1.30 |
| K157 / KF157 / KA157 / KAF157 | 30 | 4 | 18 | 15500 | 79.75 | 92400 | 1.15 |
| K157 / KF157 / KA157 / KAF157 | 30 | 4 | 16 | 17900 | 91.65 | 92800 | 1.00 |
| K157 / KF157 / KA157 / KAF157 | 30 | 4 | 15 | 19500 | 100.22 | 92700 | 0.90 |
| KF157 / KA157 / KAF157 | 37 | 4 | 18 | 19200 | 79.75 | 84500 | 0.95 |
| KF157 / KA157 / KAF157 | 37 | 4 | 16 | 22000 | 91.65 | 83600 | 0.80 |
| KF157 / KAF157 | 45 | 4 | 117 | 4510 | 12.65 | 62900 | 3.8 |
| KF157 / KAF157 | 45 | 4 | 99 | 5310 | 14.92 | 64800 | 3.4 |
| KA157 | 45 | 4 | 80 | 5370 | 18.37 | 69700 | 3.3 |
| KA157 | 45 | 4 | 69 | 6230 | 21.31 | 71500 | 2.9 |
| KA157 | 45 | 4 | 61 | 7000 | 23.95 | 72800 | 2.6 |
| KA157 | 45 | 4 | 53 | 8080 | 27.62 | 74300 | 2.2 |
| KA157 | 45 | 4 | 47 | 9150 | 31.30 | 75500 | 1.95 |
| KA157 | 45 | 4 | 39 | 11100 | 38.02 | 76900 | 1.60 |
| KA157 | 45 | 4 | 31 | 13700 | 46.79 | 77800 | 1.30 |
| KA157 | 45 | 4 | 27 | 15900 | 54.29 | 77900 | 1.15 |
| KA157 | 45 | 4 | 24 | 17800 | 61.02 | 77700 | 1.00 |
| KF157 / KA157 / KAF157 | 45 | 4 | 21 | 20600 | 70.38 | 76800 | 0.85 |
| K157 / KF157 / KA157 / KAF157 | 75 | 4 | 117 | 6120 | 12.65 | 59300 | 2.8 |
| K157 / KF157 / KA157 / KAF157 | 75 | 4 | 99 | 7220 | 14.92 | 60500 | 2.5 |
| K157 / KF157 / KA157 / KAF157 | 75 | 4 | 81 | 8890 | 18.37 | 61800 | 2.0 |
| K157 / KF157 / KA157 / KAF157 | 75 | 4 | 69 | 10300 | 21.31 | 62400 | 1.75 |
| K157 / KF157 / KA157 / KAF157 | 75 | 4 | 62 | 11600 | 23.95 | 62600 | 1.55 |
| K157 / KF157 / KA157 / KAF157 | 75 | 4 | 54 | 13400 | 27.62 | 62600 | 1.35 |
| K157 / KF157 / KA157 / KAF157 | 75 | 4 | 47 | 15100 | 31.30 | 62200 | 1.20 |
| K157 / KF157 / KA157 / KAF157 | 75 | 4 | 39 | 18400 | 38.02 | 60800 | 1.00 |
| K157 / KF157 / KA157 / KAF157 | 90 | 4 | 117 | 7350 | 12.65 | 56600 | 2.3 |
| K157 / KF157 / KA157 / KAF157 | 90 | 4 | 99 | 8670 | 14.92 | 57400 | 2.1 |
| K157 / KF157 / KA157 / KAF157 | 90 | 4 | 81 | 10700 | 18.37 | 57900 | 1.70 |
| K157 / KF157 / KA157 / KAF157 | 90 | 4 | 69 | 12400 | 21.31 | 57900 | 1.45 |
| K157 / KF157 / KA157 / KAF157 | 90 | 4 | 62 | 13900 | 23.95 | 57500 | 1.30 |
| K157 / KF157 / KA157 / KAF157 | 90 | 4 | 54 | 16000 | 27.62 | 56700 | 1.10 |
| K157 / KF157 / KA157 / KAF157 | 90 | 4 | 47 | 18200 | 31.30 | 55500 | 1.00 |
| K157 / KF157 / KA157 / KAF157 | 90 | 4 | 39 | 22100 | 38.02 | 52700 | 0.80 |
| KF157 / KA157 / KAF157 | 110 | 4 | 117 | 8950 | 12.65 | 53000 | 1.90 |
| KF157 / KA157 / KAF157 | 110 | 4 | 100 | 10600 | 14.92 | 53100 | 1.70 |
| KF157 / KA157 / KAF157 | 110 | 4 | 81 | 13000 | 18.37 | 52700 | 1.40 |
| KF157 / KA157 / KAF157 | 110 | 4 | 70 | 15100 | 21.31 | 51900 | 1.20 |
| KF157 / KA157 / KAF157 | 110 | 4 | 62 | 16900 | 23.95 | 50800 | 1.05 |
| KF157 / KA157 / KAF157 | 132 | 4 | 117 | 10700 | 12.65 | 49100 | 1.60 |
| KF157 / KA157 / KAF157 | 132 | 4 | 100 | 12700 | 14.92 | 48500 | 1.40 |
| KF157 / KA157 / KAF157 | 132 | 4 | 81 | 15600 | 18.37 | 47000 | 1.15 |
| KF157 / KA157 / KAF157 | 132 | 4 | 70 | 18100 | 21.31 | 45300 | 1.00 |
| KF157 / KA157 / KAF157 | 132 | 4 | 62 | 20300 | 23.95 | 43400 | 0.90 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 167: крутящий момент 10100–37800 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 167
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | K, KH |
| Крутящий момент на выходном валу | 10100–37800 N·m |
| Диапазон передаточных отношений | 24.52–164 |
| Мощность двигателя | 7.5–75.0 kW |
| Частота вращения на выходе | 5.8–60.0 r/min |
| Масса | По запросу |
Источник: каталог HaoRan RSKF 2024, стр. 134–139.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| KH167 | 7.5 | 6 | 7.1 | 10100 | 134.99 | 150000 | 3.2 |
| KH167 | 7.5 | 6 | 5.8 | 12300 | 164.50 | 150000 | 2.6 |
| K167 / KH167 | 15.0 | 6 | 8.8 | 16200 | 109.83 | 150000 | 1.95 |
| K167 / KH167 | 15.0 | 6 | 7.2 | 19900 | 134.99 | 150000 | 1.60 |
| K167 / KH167 | 30 | 4 | 24 | 11800 | 60.74 | 150000 | 2.7 |
| K167 / KH167 | 30 | 4 | 22 | 13300 | 68.07 | 150000 | 2.4 |
| K167 / KH167 | 30 | 4 | 19 | 15200 | 78.14 | 150000 | 2.1 |
| K167 / KH167 | 30 | 4 | 17 | 17100 | 87.86 | 150000 | 1.85 |
| K167 / KH167 | 30 | 4 | 13 | 21400 | 109.83 | 150000 | 1.50 |
| K167 / KH167 | 45 | 4 | 34 | 12500 | 42.89 | 140600 | 2.5 |
| K167 / KH167 | 45 | 4 | 28 | 15100 | 51.77 | 145600 | 2.1 |
| K167 / KH167 | 45 | 4 | 24 | 17800 | 60.74 | 149000 | 1.80 |
| K167 / KH167 | 45 | 4 | 22 | 19900 | 68.07 | 150000 | 1.60 |
| K167 / KH167 | 45 | 4 | 19 | 22800 | 78.14 | 150000 | 1.40 |
| K167 / KH167 | 45 | 4 | 17 | 25700 | 87.86 | 150000 | 1.25 |
| K167 / KH167 | 45 | 4 | 13 | 32100 | 109.83 | 150000 | 1.00 |
| KH167 | 75 | 4 | 60 | 11900 | 24.52 | 116300 | 2.7 |
| KH167 | 75 | 4 | 51 | 13900 | 28.77 | 119300 | 2.3 |
| KH167 | 75 | 4 | 46 | 15600 | 32.25 | 121300 | 2.0 |
| KH167 | 75 | 4 | 40 | 17700 | 36.61 | 123200 | 1.80 |
| KH167 | 75 | 4 | 35 | 20800 | 42.89 | 125200 | 1.55 |
| KH167 | 75 | 4 | 29 | 25100 | 51.77 | 126800 | 1.30 |
| KH167 | 75 | 4 | 24 | 29400 | 60.74 | 127300 | 1.10 |
| KH167 | 75 | 4 | 22 | 32900 | 68.07 | 127100 | 0.95 |
| KH167 | 75 | 4 | 19 | 37800 | 78.14 | 126100 | 0.85 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 187: крутящий момент 21600–62800 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 187
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | K, KH |
| Крутящий момент на выходном валу | 21600–62800 N·m |
| Диапазон передаточных отношений | 45.5–180 |
| Мощность двигателя | 15.0–75.0 kW |
| Частота вращения на выходе | 5.4–33.0 r/min |
| Масса | По запросу |
Источник: каталог HaoRan RSKF 2024, стр. 136–139.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| K187 / KH187 | 15.0 | 6 | 5.9 | 24400 | 165.21 | 190000 | 2.0 |
| K187 / KH187 | 15.0 | 6 | 5.4 | 26600 | 179.86 | 190000 | 1.90 |
| K187 / KH187 | 45 | 4 | 20 | 21600 | 73.96 | 187700 | 2.3 |
| K187 / KH187 | 45 | 4 | 17 | 25700 | 88.00 | 190000 | 1.95 |
| K187 / KH187 | 45 | 4 | 14 | 29900 | 102.16 | 190000 | 1.65 |
| K187 / KH187 | 45 | 4 | 13 | 32900 | 112.60 | 190000 | 1.50 |
| K187 / KH187 | 45 | 4 | 11 | 37900 | 129.69 | 190000 | 1.30 |
| K187 / KH187 | 45 | 4 | 10 | 42300 | 144.59 | 190000 | 1.20 |
| K187 / KH187 | 45 | 4 | 8.9 | 48300 | 165.21 | 190000 | 1.05 |
| K187 / KH187 | 45 | 4 | 8.2 | 52600 | 179.86 | 185500 | 0.95 |
| KH187 | 75 | 4 | 33 | 22000 | 45.50 | 156700 | 2.3 |
| KH187 | 75 | 4 | 28 | 25800 | 53.36 | 160100 | 1.95 |
| KH187 | 75 | 4 | 23 | 31000 | 64.04 | 163400 | 1.60 |
| KH187 | 75 | 4 | 20 | 35800 | 73.96 | 165300 | 1.40 |
| KH187 | 75 | 4 | 17 | 42600 | 88.00 | 166600 | 1.15 |
| KH187 | 75 | 4 | 14 | 49400 | 102.16 | 166600 | 1.00 |
| KH187 | 75 | 4 | 13 | 54500 | 112.60 | 166100 | 0.90 |
| KH187 | 75 | 4 | 11 | 62800 | 129.69 | 164100 | 0.80 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Как использовать эти данные
Значения представляют диапазоны каталожных данных и строки подбора и не означают, что любая конфигурация подойдёт к любой машине. Обозначение модели, монтажное исполнение, выходной вал, фланец, условия эксплуатации и присоединительные размеры необходимо оценивать вместе. До подтверждения заказа отправьте шильдик и фотографии установленного редуктора, указав назначение рабочей машины.
Уже используете редуктор SEW? Что проверить перед заменой →
Типичные рабочие машины
Типичные запросы связаны с конвейерами, ковшовыми элеваторами, смесителями, подъёмными механизмами и более нагруженными технологическими приводами, которым требуется расположение под прямым углом. Нагрузка со стороны рабочей машины, пуски и остановки, условия эксплуатации и доступ для монтажа остаются частью обсуждения подбора. Если редуктор уже установлен, чёткая фотография шильдика и общий снимок монтажа помогут быстрее определить необходимый порядок технической оценки.
Запросите техническую оценку типоразмера и монтажного исполнения
Отправьте шильдик и укажите обозначение типоразмера, рабочую машину, условия эксплуатации и имеющиеся сведения о монтаже. HaoRan Transmission подтвердит необходимые присоединительные размеры до оформления заказа.
R, F, K или S: начните с расположения валов
| Параметр для технической оценки | R | F | K | S |
|---|---|---|---|---|
| Взаимное расположение осей | Соосное расположение входа и выхода.Источник: описание продукции СЕРИИ R — вводный абзац | Параллельные валы; смещённый выходной вал.Источник: описание продукции СЕРИИ F — вводный абзац | Угловая передача.Источник: описание продукции СЕРИИ K — вводный абзац | Угловая передача.Источник: описание продукции СЕРИИ S — вводный абзац |
| Выходной вал | Показан сплошной вал на выходе; подтвердите выбранный вариант вала.Источник: каталог HaoRan 2026, электронная страница 8 | На утверждённой фотографии семейства показан сплошной вал на выходе; подтвердите выбранный вариант вала.Источник: утверждённое изображение изделия — CF; виден выступающий выходной вал; только фотография семейства | Показаны исполнения K со сплошным валом и KA с полым валом; подтвердите выбранное исполнение.Источник: каталог HaoRan 2026, электронная страница 8 | Показан сплошной вал на выходе; подтвердите выбранный вариант вала.Источник: каталог HaoRan 2026, электронная страница 9 |
| Типичные монтажные исполнения | R — лапное исполнение; RF — фланцевое исполнение.Источник: описание продукции СЕРИИ R — варианты исполнения | FA — насадное исполнение; FAF — фланцевое исполнение.Источник: описание продукции СЕРИИ F — варианты исполнения | KA — насадное исполнение; KAF и KF — варианты компоновки с фланцем.Источник: описание продукции СЕРИИ K — варианты исполнения | S — лапное исполнение; SA — насадное исполнение; SAF — фланцевое исполнение.Источник: описание продукции СЕРИИ S — варианты исполнения |
| Страница каталога | R и RF показаны на электронной странице 8.Источник: каталог HaoRan 2026, электронная страница 8 | Семейство F указано в заголовке электронной страницы 8; данный пример представлен утверждённой фотографией.Источник: каталог HaoRan 2026, электронная страница 8 | K и KA показаны на электронной странице 8.Источник: каталог HaoRan 2026, электронная страница 8 | S и SAF показаны на электронной странице 9.Источник: каталог HaoRan 2026, электронная страница 9 |
Показанные валы и монтажные исполнения помогают определить семейства продукции. Подтвердите выбранное исполнение по присоединительным размерам рабочей машины и чертежу.
Производство
Внутри цеха
Вид цеха. Конфигурация изделия проходит техническую оценку с учётом вашей рабочей машины и условий применения.
Мы ответим в течение одного рабочего дня.
Или напишите нам напрямую
