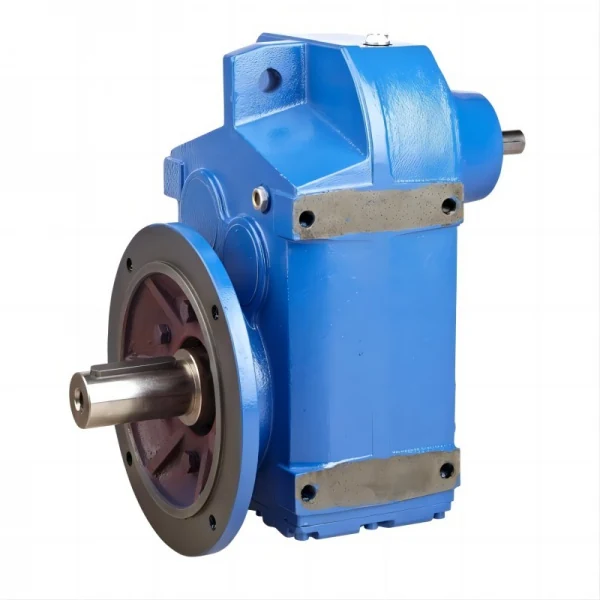

Серия F · цилиндрический редуктор с параллельными валами
Параллельные валы цилиндрической зубчатой передачи обеспечивают смещённый выходной вал.
- Цилиндрическая зубчатая передача с параллельными валами
- Небольшая высота и смещённый выходной вал
- FA — насадное исполнение / FAF — фланцевое исполнение
Диапазон данных, перенесённых из каталога
Крутящий момент на выходном валу
20–22500 N·m
Передаточное отношение
3.77–950
Мощность двигателя
0.12–200 kW
Частота вращения на выходе
1.5–372 r/min
Диапазоны обобщают строки каталога, перенесённые на данный момент; это не предельные возможности производства. Значения относятся к разным типоразмерам и вариантам подбора, включая комбинированные редукторы, а не к характеристикам одного изделия. Для фактического подбора используйте таблицы по типоразмерам.
- F
- Стандартное исполнение.
- FA
- Насадное исполнение.
- FAF
- Фланцевое исполнение.
- FF
- Компоновка с фланцем.
В семействе F используется цилиндрическая зубчатая передача с параллельными валами. Она предназначена для установок, где небольшая высота и смещённый выходной вал помогают разместить редуктор рядом с конвейером, технологической линией или другой конструкцией машины, не располагая двигатель и выход на одной оси.
Сначала конструкция, затем обозначение
Подтвердите доступное пространство сбоку, направление выходного вала, расположение опор и характер нагрузки рабочей машины. Геометрия параллельных валов влияет на требования к установке, поэтому после определения модели необходима техническая оценка монтажного исполнения и вала.
Варианты исполнения
F — стандартное исполнение; FA — насадное исполнение; FAF — фланцевое исполнение; FF — компоновка с фланцем. Окончательное монтажное исполнение подтверждается по фактическим присоединительным размерам машины, а не определяется только по коду семейства.
Таблицы подбора из каталога по типоразмерам
Таблицы ниже сформированы из подтверждённых строк каталога HaoRan RSKF. Раздел каждого типоразмера по умолчанию свёрнут. Фильтр мощности позволяет сократить число видимых строк в любой открытой таблице; он не меняет исходные данные каталога и не определяет совместимость.
Нет строк каталога, соответствующих этим фильтрам. Сбросьте фильтры, чтобы просмотреть все перенесённые строки.
Типоразмер 37: крутящий момент 20–240 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 37
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | F, FA, FAF, FF |
| Крутящий момент на выходном валу | 20–240 N·m |
| Диапазон передаточных отношений | 3.77–118 |
| Мощность двигателя | 0.12–3.0 kW |
| Частота вращения на выходе | 12.0–372.0 r/min |
| Масса | 12.0–15.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 170–179.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| FA37 / FAF37 / F37 / FF37 | 0.12 | 4 | 58 | 20 | 23.88 | 5270 | 10 |
| FA37 / FAF37 / F37 / FF37 | 0.12 | 4 | 49 | 23 | 28.09 | 5520 | 8.6 |
| FA37 / FAF37 / F37 / FF37 | 0.12 | 4 | 44 | 26 | 31.69 | 5520 | 7.6 |
| FA37 / FAF37 / F37 / FF37 | 0.12 | 4 | 38 | 30 | 35.91 | 5520 | 6.7 |
| FA37 / FAF37 / F37 / FF37 | 0.12 | 4 | 36 | 32 | 38.31 | 5510 | 6.3 |
| FA37 / FAF37 / F37 / FF37 | 0.12 | 4 | 31 | 36 | 43.83 | 5500 | 5.5 |
| FA37 / FAF37 / F37 / FF37 | 0.12 | 4 | 29 | 39 | 47.02 | 5500 | 5.1 |
| FA37 / FAF37 / F37 / FF37 | 0.12 | 4 | 27 | 43 | 51.70 | 5490 | 4.7 |
| FA37 / FAF37 / F37 / FF37 | 0.12 | 4 | 25 | 45 | 54.54 | 5480 | 4.4 |
| FA37 / FAF37 / F37 / FF37 | 0.12 | 4 | 24 | 48 | 58.32 | 5470 | 4.1 |
| FA37 / FAF37 / F37 / FF37 | 0.12 | 4 | 21 | 55 | 66.09 | 5460 | 3.6 |
| FA37 / FAF37 / F37 / FF37 | 0.12 | 4 | 20 | 59 | 70.50 | 5440 | 3.4 |
| FA37 / FAF37 / F37 / FF37 | 0.12 | 4 | 16 | 72 | 86.53 | 5400 | 2.8 |
| FA37 / FAF37 / F37 / FF37 | 0.12 | 4 | 14 | 83 | 100.36 | 5340 | 2.4 |
| FA37 / FAF37 / F37 / FF37 | 0.12 | 4 | 12 | 98 | 117.88 | 5270 | 2.0 |
| FA37 / FAF37 / F37 / FF37 | 1.1 | 4 | 59 | 179 | 23.88 | 3930 | 1.10 |
| FA37 / FAF37 / F37 / FF37 | 1.1 | 4 | 50 | 210 | 28.09 | 3970 | 1.95 |
| FA37 / FAF37 / F37 / FF37 | 1.1 | 4 | 44 | 240 | 31.69 | 3660 | 0.85 |
| FA37 / FAF37 / F37 / FF37 | 3.0 | 4 | 372 | 77 | 3.77 | 2220 | 1.35 |
| FA37 / FAF37 / F37 / FF37 | 3.0 | 4 | 332 | 86 | 4.22 | 2250 | 1.25 |
| FA37 / FAF37 / F37 / FF37 | 3.0 | 4 | 286 | 100 | 4.90 | 2280 | 1.20 |
| FA37 / FAF37 / F37 / FF37 | 3.0 | 4 | 269 | 107 | 5.21 | 2290 | 1.15 |
| FA37 / FAF37 / F37 / FF37 | 3.0 | 4 | 231 | 124 | 6.05 | 2300 | 1.10 |
| FA37 / FAF37 / F37 / FF37 | 3.0 | 4 | 208 | 138 | 6.74 | 2290 | 1.00 |
| FA37 / FAF37 / F37 / FF37 | 3.0 | 4 | 175 | 164 | 8.01 | 2410 | 1.05 |
| FA37 / FAF37 / F37 / FF37 | 3.0 | 4 | 156 | 184 | 8.97 | 2390 | 0.95 |
| FA37 / FAF37 / F37 / FF37 | 3.0 | 4 | 134 | 215 | 10.42 | 2350 | 0.85 |
| FA37 / FAF37 / F37 / FF37 | 3.0 | 4 | 126 | 225 | 11.08 | 2320 | 0.85 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 47: крутящий момент 148–425 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 47
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | F, FA, FAF, FF |
| Крутящий момент на выходном валу | 148–425 N·m |
| Диапазон передаточных отношений | 8.96–191 |
| Мощность двигателя | 0.25–3.0 kW |
| Частота вращения на выходе | 5.9–156.0 r/min |
| Масса | 17.0–21.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 172–179.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| FA47 / FAF47 / F47 / FF47 | 0.25 | 4 | 15 | 164 | 89.29 | 7950 | 2.4 |
| FA47 / FAF47 / F47 / FF47 | 0.25 | 4 | 12 | 193 | 105.09 | 7810 | 2.1 |
| FA47 / FAF47 / F47 / FF47 | 0.25 | 6 | 8.4 | 285 | 105.09 | 7190 | 1.40 |
| FA47 / FAF47 / F47 / FF47 | 0.25 | 4 | 11 | 225 | 121.57 | 7640 | 1.80 |
| FA47 / FAF47 / F47 / FF47 | 0.25 | 6 | 7.2 | 330 | 121.57 | 6770 | 1.20 |
| FA47 / FAF47 / F47 / FF47 | 0.25 | 4 | 10 | 240 | 130.07 | 7540 | 1.65 |
| FA47 / FAF47 / F47 / FF47 | 0.25 | 6 | 6.8 | 355 | 130.07 | 6530 | 1.15 |
| FA47 / FAF47 / F47 / FF47 | 0.25 | 4 | 8.7 | 275 | 150.06 | 7270 | 1.45 |
| FA47 / FAF47 / F47 / FF47 | 0.25 | 6 | 5.9 | 405 | 150.06 | 5750 | 1.00 |
| FA47 / FAF47 / F47 / FF47 | 0.25 | 4 | 7.4 | 320 | 175.38 | 6850 | 1.25 |
| FA47 / FAF47 / F47 / FF47 | 0.25 | 4 | 6.8 | 350 | 190.76 | 6550 | 1.15 |
| FA47 / FAF47 / FF47 | 1.1 | 4 | 71 | 148 | 19.70 | 6490 | 2.7 |
| FA47 / FAF47 / FF47 | 1.1 | 4 | 64 | 164 | 21.82 | 6640 | 2.4 |
| FA47 / FAF47 / FF47 | 1.1 | 4 | 54 | 193 | 25.72 | 6880 | 2.1 |
| FA47 / FAF47 / F47 / FF47 | 1.1 | 4 | 48 | 215 | 28.88 | 7040 | 1.85 |
| FA47 / FAF47 / FF47 | 1.1 | 4 | 48 | 220 | 29.32 | 7060 | 1.80 |
| FA47 / FAF47 / FF47 | 1.1 | 4 | 45 | 230 | 30.86 | 7130 | 1.75 |
| FA47 / FAF47 / F47 / FF47 | 1.1 | 4 | 41 | 255 | 34.29 | 7260 | 1.55 |
| FA47 / FAF47 / F47 / FF47 | 1.1 | 4 | 38 | 275 | 36.61 | 7280 | 1.45 |
| FA47 / FAF47 / F47 / FF47 | 1.1 | 4 | 33 | 320 | 42.86 | 6860 | 1.25 |
| FA47 / FAF47 / F47 | 1.1 | 4 | 29 | 360 | 48.00 | 6440 | 1.10 |
| FA47 / FAF47 / F47 | 1.1 | 4 | 25 | 425 | 56.49 | 3730 | 0.95 |
| FA47 / FAF47 / F47 / FF47 | 3.0 | 4 | 156 | 183 | 8.96 | 4370 | 1.80 |
| FA47 / FAF47 / F47 / FF47 | 3.0 | 4 | 128 | 225 | 10.97 | 4640 | 1.80 |
| FA47 / FAF47 / F47 / FF47 | 3.0 | 4 | 111 | 260 | 12.66 | 4700 | 1.55 |
| FA47 / FAF47 / F47 / FF47 | 3.0 | 4 | 100 | 285 | 13.93 | 4740 | 1.40 |
| FA47 / FAF47 / F47 / FF47 | 3.0 | 4 | 86 | 335 | 16.36 | 4760 | 1.20 |
| FA47 / FAF47 / F47 / FF47 | 3.0 | 4 | 81 | 355 | 17.33 | 4760 | 1.15 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 57: крутящий момент 139–665 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 57
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | F, FA, FAF, FF |
| Крутящий момент на выходном валу | 139–665 N·m |
| Диапазон передаточных отношений | 5.18–200 |
| Мощность двигателя | 0.25–5.5 kW |
| Частота вращения на выходе | 6.5–276.0 r/min |
| Масса | 24.0–31.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 172–181.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| FA57 / FAF57 / F57 / FF57 | 0.25 | 4 | 12 | 200 | 110.01 | 11500 | 3.0 |
| FA57 / FAF57 / F57 / FF57 | 0.25 | 4 | 10 | 235 | 127.27 | 11500 | 2.6 |
| FA57 / FAF57 / F57 / FF57 | 0.25 | 4 | 9.6 | 250 | 136.16 | 11400 | 2.4 |
| FA57 / FAF57 / F57 / FF57 | 0.25 | 4 | 8.3 | 290 | 157.09 | 11200 | 2.1 |
| FA57 / FAF57 / F57 / FF57 | 0.25 | 4 | 7.1 | 335 | 183.60 | 10900 | 1.80 |
| FA57 / FAF57 / F57 / FF57 | 0.25 | 4 | 6.5 | 365 | 199.70 | 10800 | 1.65 |
| FA57 / FAF57 | 1.1 | 4 | 46 | 225 | 30.15 | 9810 | 2.6 |
| FA57 / FAF57 | 1.1 | 4 | 37 | 285 | 38.21 | 10400 | 2.1 |
| FA57 / FAF57 | 1.1 | 4 | 31 | 335 | 44.73 | 10700 | 1.80 |
| FA57 / FAF57 | 1.1 | 4 | 28 | 375 | 50.10 | 10700 | 1.60 |
| FA57 / FAF57 | 1.1 | 4 | 24 | 440 | 58.97 | 10300 | 1.35 |
| FA57 / FAF57 | 1.1 | 4 | 21 | 510 | 68.22 | 9840 | 1.15 |
| FA57 / FAF57 | 1.1 | 4 | 19 | 550 | 72.98 | 9590 | 1.10 |
| FA57 / FAF57 | 1.1 | 4 | 17 | 625 | 83.46 | 8470 | 0.95 |
| FA57 / FAF57 / F57 / FF57 | 2.2 | 4 | 47 | 450 | 30.15 | 8460 | 1.30 |
| FA57 / FAF57 / F57 / FF57 | 2.2 | 4 | 39 | 535 | 35.79 | 8620 | 1.15 |
| FA57 / FAF57 / F57 / FF57 | 2.2 | 4 | 37 | 570 | 38.21 | 8660 | 1.05 |
| FA57 / FAF57 / F57 / FF57 | 2.2 | 4 | 32 | 665 | 44.73 | 4480 | 0.90 |
| FA57 / FAF57 / F57 / FF57 | 4.0 | 4 | 274 | 139 | 5.18 | 5250 | 3.0 |
| FA57 / FAF57 / F57 / FF57 | 4.0 | 4 | 237 | 161 | 5.98 | 5410 | 4.6 |
| FA57 / FAF57 / F57 / FF57 | 4.0 | 4 | 216 | 177 | 6.58 | 5510 | 2.4 |
| FA57 / FAF57 / F57 / FF57 | 4.0 | 4 | 184 | 210 | 7.73 | 5680 | 2.0 |
| FA57 / FAF57 / F57 / FF57 | 4.0 | 4 | 173 | 220 | 8.19 | 5730 | 1.90 |
| FA57 / FAF57 / F57 / FF57 | 4.0 | 4 | 153 | 250 | 9.31 | 5850 | 1.70 |
| FA57 / FAF57 / F57 / FF57 | 4.0 | 4 | 133 | 285 | 10.64 | 6150 | 2.1 |
| FA57 / FAF57 / F57 / FF57 | 4.0 | 4 | 116 | 330 | 12.29 | 6270 | 1.80 |
| FA57 / FAF57 / F57 / FF57 | 4.0 | 4 | 105 | 365 | 13.52 | 6340 | 1.65 |
| FA57 / FAF57 / F57 / FF57 | 4.0 | 4 | 89 | 425 | 15.88 | 6430 | 1.40 |
| FA57 / FAF57 / F57 / FF57 | 4.0 | 4 | 84 | 450 | 16.81 | 6450 | 1.35 |
| FA57 / FAF57 / F57 / FF57 | 4.0 | 4 | 74 | 515 | 19.11 | 6490 | 1.15 |
| FA57 / FAF57 / F57 / FF57 | 4.0 | 4 | 67 | 570 | 21.17 | 6490 | 1.05 |
| FF57 | 5.5 | 4 | 276 | 190 | 5.18 | 4900 | 2.2 |
| FF57 | 5.5 | 4 | 239 | 220 | 5.98 | 5010 | 1.90 |
| FF57 | 5.5 | 4 | 217 | 240 | 6.58 | 5070 | 1.75 |
| FF57 | 5.5 | 4 | 185 | 285 | 7.73 | 5160 | 1.50 |
| FF57 | 5.5 | 4 | 175 | 300 | 8.19 | 5190 | 1.40 |
| FF57 | 5.5 | 4 | 134 | 390 | 10.64 | 5510 | 1.55 |
| FF57 | 5.5 | 4 | 106 | 495 | 13.52 | 5530 | 1.20 |
| FF57 | 5.5 | 4 | 90 | 585 | 15.88 | 5470 | 1.05 |
| FF57 | 5.5 | 4 | 85 | 620 | 16.81 | 5450 | 0.95 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 67: крутящий момент 146–920 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 67
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | F, FA, FAF, FF |
| Крутящий момент на выходном валу | 146–920 N·m |
| Диапазон передаточных отношений | 3.97–229 |
| Мощность двигателя | 0.18–5.5 kW |
| Частота вращения на выходе | 3.8–360.0 r/min |
| Масса | 27.0–37.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 171–181.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| FA67 / FAF67 / F67 / FF67 | 0.18 | 4 | 7.7 | 225 | 170.85 | 13000 | 3.7 |
| FA67 / FAF67 / F67 / FF67 | 0.18 | 4 | 6.8 | 255 | 195.39 | 13000 | 3.2 |
| FA67 / FAF67 / F67 / FF67 | 0.18 | 4 | 5.8 | 300 | 228.99 | 13000 | 2.8 |
| FA67 / FAF67 / F67 / FF67 | 0.25 | 4 | 9.1 | 260 | 142.40 | 13000 | 3.1 |
| FA67 / FAF67 / F67 / FF67 | 0.25 | 6 | 6.2 | 385 | 142.40 | 12900 | 2.1 |
| FA67 / FAF67 / F67 / FF67 | 0.25 | 4 | 8.0 | 300 | 162.31 | 13000 | 2.8 |
| FA67 / FAF67 / F67 / FF67 | 0.25 | 6 | 5.4 | 440 | 162.31 | 12700 | 1.85 |
| FA67 / FAF67 / F67 / FF67 | 0.25 | 4 | 7.6 | 315 | 170.85 | 13000 | 2.6 |
| FA67 / FAF67 / F67 / FF67 | 0.25 | 6 | 5.2 | 465 | 170.85 | 12600 | 1.75 |
| FA67 / FAF67 / F67 / FF67 | 0.25 | 4 | 6.7 | 360 | 195.39 | 13000 | 2.3 |
| FA67 / FAF67 / F67 / FF67 | 0.25 | 6 | 4.5 | 530 | 195.39 | 12300 | 1.55 |
| FA67 / FAF67 / F67 / FF67 | 0.25 | 4 | 5.7 | 420 | 228.99 | 12700 | 1.95 |
| FA67 / FAF67 / F67 / FF67 | 0.25 | 6 | 3.8 | 620 | 228.99 | 11800 | 1.30 |
| FA67 / FAF67 / F67 / FF67 | 1.1 | 4 | 41 | 255 | 34.01 | 13000 | 2.9 |
| FA67 / FAF67 / F67 / FF67 | 1.1 | 4 | 36 | 295 | 39.26 | 13000 | 2.7 |
| FA67 / FAF67 / F67 / FF67 | 1.1 | 4 | 32 | 325 | 43.20 | 13000 | 2.5 |
| FA67 / FAF67 / F67 / FF67 | 1.1 | 4 | 28 | 380 | 50.74 | 12900 | 2.2 |
| FA67 / FAF67 / F67 / FF67 | 1.1 | 4 | 26 | 405 | 53.73 | 12800 | 2.0 |
| FA67 / FAF67 / F67 / FF67 | 1.1 | 4 | 23 | 460 | 61.07 | 12600 | 1.80 |
| FA67 / FAF67 / F67 / FF67 | 1.1 | 4 | 21 | 510 | 67.65 | 12400 | 1.60 |
| FA67 / FAF67 / F67 / FF67 | 1.1 | 4 | 18 | 600 | 79.76 | 11900 | 1.35 |
| FA67 / FAF67 / F67 / FF67 | 1.1 | 4 | 15 | 680 | 90.59 | 11400 | 1.20 |
| FA67 / FAF67 / F67 / FF67 | 1.1 | 4 | 15 | 720 | 95.94 | 11100 | 1.15 |
| FA67 / FAF67 / F67 / FF67 | 1.1 | 4 | 13 | 820 | 109.04 | 10300 | 1.00 |
| FA67 / FAF67 / F67 / FF67 | 1.5 | 4 | 56 | 255 | 25.13 | 13000 | 3.2 |
| FA67 / FAF67 / F67 / FF67 | 1.5 | 4 | 51 | 280 | 27.41 | 13000 | 2.9 |
| FA67 / FAF67 / F67 / FF67 | 1.5 | 4 | 44 | 325 | 32.08 | 13000 | 2.5 |
| FA67 / FAF67 / F67 / FF67 | 1.5 | 4 | 39 | 370 | 36.30 | 12900 | 2.2 |
| FA67 / FAF67 / F67 / FF67 | 1.5 | 4 | 36 | 400 | 39.26 | 12800 | 1.95 |
| FA67 / FAF67 / F67 / FF67 | 1.5 | 4 | 33 | 440 | 43.20 | 12700 | 1.85 |
| FA67 / FAF67 / F67 / FF67 | 1.5 | 4 | 28 | 515 | 50.74 | 12300 | 1.60 |
| FA67 / FAF67 / F67 / FF67 | 1.5 | 4 | 26 | 545 | 53.73 | 12200 | 1.50 |
| FA67 / FAF67 / F67 / FF67 | 1.5 | 4 | 23 | 620 | 61.07 | 11800 | 1.30 |
| FA67 / FAF67 / F67 / FF67 | 1.5 | 4 | 21 | 685 | 67.65 | 11400 | 1.20 |
| FA67 / FAF67 / F67 / FF67 | 1.5 | 4 | 18 | 810 | 79.76 | 10400 | 1.00 |
| FA67 / FAF67 / F67 / FF67 | 1.5 | 4 | 16 | 920 | 90.59 | 9300 | 0.90 |
| FA67 / FAF67 / F67 / FF67 | 2.2 | 4 | 77 | 275 | 18.29 | 13000 | 3.0 |
| FA67 / FAF67 / F67 / FF67 | 2.2 | 4 | 67 | 310 | 20.90 | 13000 | 2.6 |
| FA67 / FAF67 / F67 / FF67 | 2.2 | 4 | 64 | 330 | 22.05 | 13000 | 2.5 |
| FA67 / FAF67 / F67 / FF67 | 2.2 | 4 | 56 | 375 | 25.13 | 12900 | 2.2 |
| FA67 / FAF67 / F67 / FF67 | 2.2 | 4 | 51 | 410 | 27.41 | 12800 | 2.0 |
| FA67 / FAF67 / F67 / FF67 | 2.2 | 4 | 44 | 480 | 32.08 | 12500 | 1.70 |
| FA67 / FAF67 / F67 / FF67 | 2.2 | 4 | 41 | 505 | 34.01 | 12400 | 1.45 |
| FA67 / FAF67 / F67 / FF67 | 2.2 | 4 | 36 | 585 | 39.26 | 12000 | 1.35 |
| FA67 / FAF67 / F67 / FF67 | 2.2 | 4 | 33 | 645 | 43.20 | 11600 | 1.25 |
| FA67 / FAF67 / F67 / FF67 | 2.2 | 4 | 28 | 755 | 50.74 | 10800 | 1.10 |
| FA67 / FAF67 / F67 / FF67 | 2.2 | 4 | 26 | 800 | 53.73 | 10500 | 1.00 |
| FA67 / FAF67 / F67 / FF67 | 2.2 | 4 | 23 | 910 | 61.07 | 9420 | 0.90 |
| FA67 / FAF67 / F67 / FF67 | 5.5 | 4 | 360 | 146 | 3.97 | 10300 | 3.4 |
| FA67 / FAF67 / F67 / FF67 | 5.5 | 4 | 307 | 171 | 4.66 | 10700 | 3.3 |
| FA67 / FAF67 / F67 / FF67 | 5.5 | 4 | 272 | 193 | 5.25 | 11100 | 3.1 |
| FA67 / FAF67 / F67 / FF67 | 5.5 | 4 | 240 | 220 | 5.95 | 11400 | 2.8 |
| FA67 / FAF67 / F67 / FF67 | 5.5 | 4 | 211 | 250 | 6.78 | 11700 | 2.5 |
| FA67 / FAF67 / F67 / FF67 | 5.5 | 4 | 190 | 275 | 7.53 | 12000 | 2.2 |
| FA67 / FAF67 / F67 / FF67 | 5.5 | 4 | 166 | 315 | 8.60 | 12300 | 1.80 |
| FA67 / FAF67 / F67 / FF67 | 5.5 | 4 | 158 | 335 | 9.08 | 12400 | 1.60 |
| FA67 / FAF67 / F67 / FF67 | 5.5 | 4 | 148 | 355 | 9.66 | 12900 | 2.3 |
| FA67 / FAF67 / F67 / FF67 | 5.5 | 4 | 126 | 415 | 11.31 | 12800 | 1.95 |
| FA67 / FAF67 / F67 / FF67 | 5.5 | 4 | 112 | 470 | 12.76 | 12500 | 1.75 |
| FA67 / FAF67 / F67 / FF67 | 5.5 | 4 | 99 | 530 | 14.46 | 12300 | 1.55 |
| FA67 / FAF67 / F67 / FF67 | 5.5 | 4 | 87 | 605 | 16.48 | 11900 | 1.35 |
| FA67 / FAF67 / F67 / FF67 | 5.5 | 4 | 78 | 670 | 18.29 | 11500 | 1.20 |
| FA67 / FAF67 / F67 / FF67 | 5.5 | 4 | 68 | 770 | 20.90 | 10800 | 1.05 |
| FA67 / FAF67 / F67 / FF67 | 5.5 | 4 | 65 | 810 | 22.05 | 10400 | 1.00 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 77: крутящий момент 260–1710 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 77
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | F, FA, FAF, FF |
| Крутящий момент на выходном валу | 260–1710 N·m |
| Диапазон передаточных отношений | 4.28–282 |
| Мощность двигателя | 0.18–9.2 kW |
| Частота вращения на выходе | 3.1–336.0 r/min |
| Масса | 50.0–66.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 170–182.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| FAF77 / F77 / FF77 | 0.18 | 6 | 5.1 | 340 | 170.85 | 13000 | 2.4 |
| FAF77 / F77 / FF77 | 0.18 | 6 | 4.4 | 385 | 195.39 | 12900 | 2.1 |
| FA77 / FAF77 / F77 / FF77 | 0.18 | 6 | 3.8 | 445 | 225.79 | 19800 | 3.4 |
| FA77 / FAF77 / F77 / FF77 | 0.18 | 6 | 3.3 | 520 | 262.93 | 19700 | 2.9 |
| FA77 / FAF77 / F77 / FF77 | 0.18 | 6 | 3.1 | 555 | 281.71 | 19600 | 2.7 |
| FA77 / FAF77 / F77 / FF77 | 0.25 | 6 | 4.7 | 510 | 188.40 | 19700 | 2.9 |
| FA77 / FAF77 / F77 / FF77 | 0.25 | 6 | 4.4 | 540 | 198.31 | 19600 | 2.8 |
| FA77 / FAF77 / F77 / FF77 | 0.25 | 6 | 3.9 | 615 | 225.79 | 19500 | 2.5 |
| FA77 / FAF77 / F77 / FF77 | 0.25 | 6 | 3.3 | 715 | 262.93 | 19200 | 2.1 |
| FA77 / FAF77 / F77 / FF77 | 0.25 | 6 | 3.1 | 765 | 281.71 | 19100 | 1.95 |
| FA77 | 0.75 | 4 | 13 | 565 | 108.46 | 19600 | 2.7 |
| FA77 | 0.75 | 4 | 12 | 595 | 114.45 | 19500 | 2.5 |
| FA77 | 0.75 | 4 | 11 | 675 | 130.42 | 19300 | 2.2 |
| FA77 / FAF77 / F77 / FF77 | 0.75 | 6 | 6.9 | 1040 | 130.42 | 18200 | 1.45 |
| FA77 | 0.75 | 4 | 9.7 | 740 | 142.27 | 19200 | 2.0 |
| FA77 / FAF77 / F77 / FF77 | 0.75 | 6 | 6.3 | 1130 | 142.27 | 17800 | 1.30 |
| FA77 | 0.75 | 4 | 8.3 | 860 | 160.47 | 18800 | 1.75 |
| FA77 / FAF77 / F77 / FF77 | 0.75 | 6 | 5.4 | 1320 | 166.47 | 16800 | 1.15 |
| FA77 / FAF77 / F77 / FF77 | 0.75 | 4 | 7.3 | 980 | 188.40 | 18400 | 1.55 |
| FA77 / FAF77 / F77 / FF77 | 0.75 | 6 | 4.8 | 1500 | 188.40 | 15700 | 1.00 |
| FA77 / FAF77 / F77 / FF77 | 0.75 | 4 | 7.0 | 1030 | 198.31 | 18200 | 1.45 |
| FA77 / FAF77 / F77 / FF77 | 0.75 | 6 | 4.5 | 1580 | 198.31 | 15200 | 0.95 |
| FA77 / FAF77 / F77 / FF77 | 0.75 | 4 | 6.1 | 1170 | 225.79 | 17600 | 1.30 |
| FA77 / FAF77 / F77 / FF77 | 1.1 | 4 | 19 | 565 | 75.02 | 19600 | 2.7 |
| FA77 / FAF77 / F77 / FF77 | 1.1 | 4 | 16 | 640 | 85.52 | 19400 | 2.3 |
| FA77 / FAF77 / F77 / FF77 | 1.1 | 4 | 15 | 710 | 94.93 | 19200 | 2.1 |
| FA77 / FAF77 / F77 / FF77 | 1.1 | 4 | 13 | 810 | 108.46 | 18900 | 1.85 |
| FA77 / FAF77 / F77 / FF77 | 1.1 | 4 | 12 | 860 | 114.45 | 18800 | 1.75 |
| FA77 / FAF77 / F77 / FF77 | 1.1 | 4 | 11 | 980 | 130.42 | 18400 | 1.55 |
| FA77 / FAF77 / F77 / FF77 | 1.1 | 4 | 9.8 | 1070 | 142.27 | 18000 | 1.40 |
| FA77 / FAF77 / F77 / FF77 | 1.1 | 4 | 8.4 | 1250 | 166.47 | 17200 | 1.20 |
| FA77 / FAF77 / F77 / FF77 | 1.1 | 4 | 7.4 | 1410 | 188.40 | 16300 | 1.05 |
| FA77 / FAF77 / F77 / FF77 | 1.1 | 4 | 7.1 | 1490 | 198.31 | 15800 | 1.00 |
| FAF77 / F77 / FF77 | 1.5 | 4 | 45 | 320 | 31.51 | 20000 | 4.3 |
| FAF77 / F77 / FF77 | 1.5 | 4 | 39 | 370 | 36.58 | 19900 | 3.0 |
| FA77 / FAF77 / F77 / FF77 | 2.2 | 4 | 55 | 380 | 25.50 | 19900 | 4.0 |
| FA77 / FAF77 / F77 / FF77 | 2.2 | 4 | 49 | 430 | 28.75 | 19800 | 3.3 |
| FA77 / FAF77 / F77 / FF77 | 2.2 | 4 | 32 | 650 | 43.58 | 19400 | 2.3 |
| FA77 / FAF77 / F77 / FF77 | 2.2 | 4 | 29 | 720 | 48.37 | 19200 | 2.1 |
| FA77 / FAF77 / F77 / FF77 | 2.2 | 4 | 26 | 820 | 55.27 | 18900 | 1.80 |
| FA77 / FAF77 / F77 / FF77 | 2.2 | 4 | 24 | 870 | 58.32 | 18800 | 1.75 |
| FA77 / FAF77 / F77 / FF77 | 2.2 | 4 | 21 | 990 | 66.46 | 18300 | 1.50 |
| FA77 / FAF77 / F77 / FF77 | 2.2 | 4 | 19 | 1120 | 75.02 | 17800 | 1.35 |
| FA77 / FAF77 / FF77 | 2.2 | 4 | 16 | 1270 | 85.52 | 17100 | 1.20 |
| FA77 / FAF77 / FF77 | 2.2 | 4 | 15 | 1410 | 94.93 | 16300 | 1.05 |
| FA77 / FAF77 / FF77 | 2.2 | 4 | 13 | 1620 | 108.46 | 14900 | 0.95 |
| FA77 / FAF77 / FF77 | 2.2 | 4 | 12 | 1710 | 114.45 | 14200 | 0.90 |
| FA77 | 3.0 | 4 | 37 | 780 | 38.23 | 19000 | 1.90 |
| FA77 | 3.0 | 4 | 32 | 890 | 43.58 | 18700 | 1.70 |
| FA77 | 3.0 | 4 | 29 | 990 | 48.37 | 18300 | 1.50 |
| FA77 | 3.0 | 4 | 25 | 1130 | 55.27 | 17800 | 1.35 |
| FA77 / FAF77 / F77 / FF77 | 4.0 | 4 | 72 | 530 | 19.70 | 19600 | 2.8 |
| FA77 / FAF77 / F77 / FF77 | 4.0 | 4 | 66 | 575 | 21.43 | 19500 | 2.6 |
| FA77 / FAF77 / F77 / FF77 | 4.0 | 4 | 56 | 685 | 25.50 | 19300 | 2.2 |
| FA77 / FAF77 / F77 / FF77 | 4.0 | 4 | 56 | 685 | 25.54 | 19300 | 2.1 |
| FA77 / FAF77 / F77 / FF77 | 4.0 | 4 | 49 | 775 | 28.75 | 19100 | 1.85 |
| FA77 / FAF77 / F77 / FF77 | 4.0 | 4 | 47 | 800 | 29.91 | 19000 | 1.85 |
| FA77 / FAF77 / F77 / FF77 | 4.0 | 4 | 45 | 850 | 31.51 | 18800 | 1.65 |
| FA77 / FAF77 / F77 / FF77 | 4.0 | 4 | 42 | 910 | 33.74 | 18600 | 1.65 |
| FA77 / FAF77 / F77 / FF77 | 4.0 | 4 | 37 | 1030 | 38.23 | 18200 | 1.45 |
| FA77 / FAF77 / F77 / FF77 | 4.0 | 4 | 33 | 1170 | 43.58 | 17600 | 1.30 |
| FA77 / FAF77 / F77 / FF77 | 4.0 | 4 | 29 | 1300 | 48.37 | 16900 | 1.15 |
| FA77 / FAF77 / F77 / FF77 | 4.0 | 4 | 26 | 1490 | 55.27 | 15800 | 1.00 |
| FA77 / FAF77 / F77 / FF77 | 4.0 | 4 | 24 | 1570 | 58.32 | 15200 | 0.95 |
| FA77 / FAF77 / FF77 | 9.2 | 4 | 336 | 260 | 4.28 | 13600 | 3.9 |
| FA77 / FAF77 / FF77 | 9.2 | 4 | 279 | 315 | 5.16 | 14200 | 3.4 |
| FA77 / FAF77 / FF77 | 9.2 | 4 | 250 | 350 | 5.76 | 14500 | 3.1 |
| FA77 / FAF77 / FF77 | 9.2 | 4 | 217 | 405 | 6.64 | 15000 | 2.7 |
| FA77 / FAF77 / FF77 | 9.2 | 4 | 195 | 450 | 7.39 | 15300 | 2.4 |
| FA77 / FAF77 / FF77 | 9.2 | 4 | 174 | 505 | 8.26 | 15600 | 2.1 |
| FA77 / FAF77 / FF77 | 9.2 | 4 | 155 | 570 | 9.30 | 16000 | 1.90 |
| FA77 / FAF77 / FF77 | 9.2 | 4 | 132 | 665 | 10.93 | 17100 | 2.2 |
| FA77 / FAF77 / FF77 | 9.2 | 4 | 118 | 745 | 12.20 | 17500 | 2.0 |
| FA77 / FAF77 / FF77 | 9.2 | 4 | 102 | 860 | 14.06 | 18000 | 1.75 |
| FA77 / FAF77 / FF77 | 9.2 | 4 | 92 | 950 | 15.64 | 18300 | 1.55 |
| FA77 / FAF77 / FF77 | 9.2 | 4 | 82 | 1070 | 17.49 | 18000 | 1.40 |
| FA77 / FAF77 / FF77 | 9.2 | 4 | 73 | 1200 | 19.70 | 17400 | 1.25 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 87: крутящий момент 495–3180 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 87
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | F, FA, FAF, FF |
| Крутящий момент на выходном валу | 495–3180 N·m |
| Диапазон передаточных отношений | 4.12–345 |
| Мощность двигателя | 0.37–22.0 kW |
| Частота вращения на выходе | 3.3–356.0 r/min |
| Масса | 90.0–112.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 173–184.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| FA87 | 0.37 | 6 | 3.9 | 900 | 228.93 | 29200 | 3.3 |
| FA87 | 0.37 | 6 | 3.5 | 1000 | 255.37 | 29000 | 3.0 |
| FA87 | 0.37 | 6 | 3.3 | 1060 | 270.68 | 28800 | 2.8 |
| FA87 / FAF87 / F87 / FF87 | 0.75 | 4 | 6.0 | 1190 | 228.93 | 28600 | 2.5 |
| FA87 / FAF87 / F87 / FF87 | 0.75 | 4 | 5.4 | 1330 | 255.37 | 28200 | 3 |
| FA87 / FAF87 / F87 / FF87 | 0.75 | 4 | 5.1 | 1400 | 270.68 | 28100 | 2.1 |
| FA87 / FAF87 / F87 / FF87 | 1.1 | 4 | 11 | 930 | 123.29 | 29100 | 3.2 |
| FA87 / FAF87 / F87 / FF87 | 1.1 | 4 | 10 | 1010 | 134.16 | 29000 | 3.0 |
| FA87 / FAF87 / F87 / FF87 | 1.1 | 4 | 8.8 | 1200 | 159.61 | 28500 | 2.5 |
| FA87 / FAF87 / F87 / FF87 | 1.1 | 4 | 7.8 | 1350 | 179.97 | 28200 | 2.2 |
| FA87 / FAF87 / F87 / FF87 | 1.1 | 4 | 7.1 | 1480 | 197.20 | 27900 | 2.0 |
| FA87 / FAF87 / F87 / FF87 | 1.1 | 4 | 6.1 | 1720 | 228.93 | 27200 | 1.75 |
| FA87 / FAF87 / F87 / FF87 | 1.1 | 4 | 5.5 | 1920 | 255.37 | 26700 | 1.55 |
| FA87 / FAF87 / F87 / FF87 | 1.1 | 4 | 5.2 | 2030 | 270.68 | 26300 | 1.50 |
| FA87 / FAF87 | 1.5 | 4 | 14 | 990 | 97.89 | 29000 | 3.0 |
| FA87 / FAF87 | 1.5 | 4 | 13 | 1110 | 109.49 | 28700 | 2.7 |
| FA87 / FAF87 | 1.5 | 4 | 11 | 1360 | 134.16 | 28200 | 2.2 |
| FA87 / FAF87 | 1.5 | 4 | 8.8 | 1620 | 159.61 | 27500 | 1.85 |
| FA87 / FAF87 | 1.5 | 4 | 7.8 | 1830 | 179.97 | 26900 | 1.65 |
| FA87 / FAF87 | 1.5 | 4 | 5.7 | 2290 | 249 | 25500 | 1.30 |
| FA87 / FAF87 / F87 / FF87 | 2.2 | 4 | 31 | 675 | 45.28 | 24500 | 4.2 |
| FA87 / FAF87 / F87 / FF87 | 2.2 | 4 | 28 | 750 | 50.36 | 25200 | 3.9 |
| FA87 / FAF87 / F87 / FF87 | 2.2 | 4 | 25 | 850 | 56.75 | 25900 | 3.5 |
| FA87 / FAF87 / F87 / FF87 | 2.2 | 4 | 21 | 1020 | 68.40 | 27100 | 2.9 |
| FA87 / FAF87 / F87 / FF87 | 2.2 | 4 | 18 | 1140 | 76.39 | 27800 | 2.6 |
| FA87 / FAF87 / F87 / FF87 | 2.2 | 4 | 16 | 1310 | 88.01 | 28300 | 2.3 |
| FA87 / FAF87 / F87 / FF87 | 2.2 | 4 | 14 | 1460 | 97.89 | 27900 | 2.1 |
| FA87 / FAF87 / F87 / FF87 | 2.2 | 4 | 13 | 1630 | 109.49 | 27500 | 1.85 |
| FA87 / FAF87 / F87 / FF87 | 2.2 | 4 | 11 | 1840 | 123.29 | 26900 | 1.65 |
| FA87 / FAF87 / F87 / FF87 | 2.2 | 4 | 11 | 2000 | 134.16 | 26400 | 1.50 |
| FA87 / FAF87 / F87 / FF87 | 2.2 | 4 | 8.8 | 2380 | 159.61 | 25200 | 1.25 |
| FA87 / FAF87 / F87 / FF87 | 2.2 | 4 | 7.8 | 2680 | 179.97 | 24200 | 1.10 |
| FA87 / FAF87 / F87 / FF87 | 2.2 | 4 | 7.2 | 2940 | 197.20 | 22000 | 1.00 |
| FA87 / FAF87 / F87 / FF87 | 3.0 | 4 | 13 | 2240 | 109.49 | 25700 | 1.35 |
| FA87 / FAF87 / F87 / FF87 | 3.0 | 4 | 11 | 2520 | 123.29 | 24700 | 1.20 |
| FA87 / FAF87 / F87 / FF87 | 3.0 | 4 | 10 | 2750 | 134.16 | 23900 | 1.10 |
| FA87 / FAF87 / F87 / FF87 | 9.2 | 4 | 110 | 800 | 13.12 | 14700 | 3.8 |
| FA87 / FAF87 / F87 / FF87 | 9.2 | 4 | 93 | 940 | 15.48 | 15200 | 3.2 |
| FA87 / FAF87 / F87 / FF87 | 9.2 | 4 | 84 | 1040 | 17.12 | 15400 | 2.9 |
| FA87 / FAF87 / F87 / FF87 | 9.2 | 4 | 75 | 1180 | 19.31 | 15700 | 2.5 |
| FA87 / FAF87 / F87 / FF87 | 9.2 | 4 | 68 | 1300 | 21.32 | 15900 | 2.3 |
| FA87 / FAF87 / F87 / FF87 | 9.2 | 4 | 61 | 1440 | 23.68 | 16100 | 2.1 |
| FA87 / FAF87 / F87 / FF87 | 9.2 | 4 | 54 | 1620 | 26.50 | 16200 | 1.85 |
| FA87 / FAF87 / F87 / FF87 | 9.2 | 4 | 49 | 1780 | 29.20 | 16300 | 1.40 |
| FA87 / FAF87 / F87 / FF87 | 9.2 | 4 | 41 | 2150 | 35.19 | 16400 | 1.20 |
| FA87 / FAF87 / F87 / FF87 | 9.2 | 4 | 37 | 2400 | 39.30 | 16400 | 1.15 |
| FA87 / FAF87 / F87 / FF87 | 9.2 | 4 | 32 | 2760 | 45.28 | 16200 | 1.00 |
| FA87 / FAF87 / F87 / FF87 | 9.2 | 4 | 29 | 3070 | 50.36 | 16000 | 0.95 |
| FA87 / FAF87 / F87 / FF87 | 11.0 | 4 | 93 | 1130 | 15.48 | 14400 | 7 |
| FA87 / FAF87 / F87 / FF87 | 11.0 | 4 | 84 | 1250 | 17.12 | 14600 | 2.4 |
| FA87 / FAF87 / F87 / FF87 | 11.0 | 4 | 75 | 1410 | 19.31 | 14800 | 2.1 |
| FA87 / FAF87 / F87 / FF87 | 11.0 | 4 | 68 | 1560 | 21.32 | 14900 | 95 |
| FA87 / FAF87 / F87 / FF87 | 11.0 | 4 | 61 | 1730 | 23.68 | 15000 | 1.75 |
| FA87 / FAF87 / F87 / FF87 | 11.0 | 4 | 54 | 1930 | 26.50 | 15000 | 1.55 |
| FA87 / FAF87 / F87 / FF87 | 11.0 | 4 | 49 | 2130 | 29.20 | 15000 | 1.20 |
| FA87 / FAF87 / F87 / FF87 | 11.0 | 4 | 41 | 2570 | 35.19 | 14800 | 1.00 |
| FA87 / FAF87 / F87 / FF87 | 11.0 | 4 | 37 | 2870 | 39.30 | 14600 | 0.95 |
| FA87 / FAF87 / F87 / FF87 | 18.5 | 4 | 356 | 495 | 4.12 | 9900 | 2.9 |
| FA87 / FAF87 / F87 / FF87 | 18.5 | 4 | 298 | 595 | 4.92 | 10200 | 2.6 |
| FA87 / FAF87 / F87 / FF87 | 18.5 | 4 | 260 | 680 | 5.63 | 10400 | 2.2 |
| FA87 / FAF87 / F87 / FF87 | 18.5 | 4 | 220 | 800 | 6.65 | 10700 | 1.90 |
| FA87 / FAF87 / F87 / FF87 | 18.5 | 4 | 199 | 890 | 7.35 | 10800 | 1.75 |
| FA87 / FAF87 / F87 / FF87 | 18.5 | 4 | 177 | 1000 | 8.29 | 10900 | 1.55 |
| FA87 / FAF87 / F87 / FF87 | 18.5 | 4 | 153 | 1160 | 9.58 | 11500 | 2.5 |
| FA87 / FAF87 / F87 / FF87 | 18.5 | 4 | 128 | 1380 | 11.46 | 11600 | 2.2 |
| FA87 / FAF87 / F87 / FF87 | 18.5 | 4 | 112 | 1580 | 13.12 | 11600 | 1.90 |
| FA87 / FAF87 / F87 / FF87 | 18.5 | 4 | 95 | 1870 | 15.48 | 11500 | 1.60 |
| FA87 / FAF87 / F87 / FF87 | 18.5 | 4 | 86 | 2060 | 17.12 | 11400 | 1.45 |
| FA87 / FAF87 / F87 / FF87 | 18.5 | 4 | 76 | 2330 | 19.31 | 11100 | 1.30 |
| FA87 / FAF87 / F87 / FF87 | 18.5 | 4 | 69 | 2570 | 21.32 | 10900 | 1.15 |
| FA87 / FAF87 / F87 / FF87 | 22 | 4 | 356 | 590 | 4.12 | 9500 | 2.5 |
| FA87 / FAF87 / F87 / FF87 | 22 | 4 | 298 | 705 | 4.92 | 9750 | 2.2 |
| FA87 / FAF87 / F87 / FF87 | 22 | 4 | 260 | 810 | 5.63 | 9900 | 1.90 |
| FA87 / FAF87 / F87 / FF87 | 22 | 4 | 220 | 950 | 6.65 | 10000 | 1.60 |
| FA87 / FAF87 / F87 / FF87 | 22 | 4 | 199 | 1050 | 7.35 | 10100 | 1.45 |
| FA87 / FAF87 / F87 / FF87 | 22 | 4 | 177 | 1190 | 8.29 | 10100 | 1.30 |
| FA87 / FAF87 / F87 / FF87 | 22 | 4 | 153 | 1370 | 9.58 | 10600 | 2.1 |
| FA87 / FAF87 / F87 / FF87 | 22 | 4 | 128 | 1640 | 11.46 | 10600 | 1.85 |
| FA87 / FAF87 / F87 / FF87 | 22 | 4 | 112 | 1880 | 13.12 | 10400 | 1.60 |
| FA87 / FAF87 / F87 / FF87 | 22 | 4 | 95 | 2220 | 15.48 | 10100 | 1.35 |
| FA87 / FAF87 / F87 / FF87 | 22 | 4 | 86 | 2460 | 17.12 | 9850 | 1.20 |
| FA87 / FAF87 / F87 / FF87 | 22 | 4 | 76 | 2770 | 19.31 | 9430 | 1.10 |
| FA87 / FAF87 / F87 / FF87 | 22 | 4 | 69 | 3060 | 21.32 | 8990 | 1.00 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| FA87 / FAF87 | 1.5 | 4 | 4.7 | 2760 | 300 | 23900 | 1.10 |
| FA87 / FAF87 | 1.5 | 4 | 4.1 | 3180 | 345 | 11100 | 0.95 |
Типоразмер 97: крутящий момент 1520–5000 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 97
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | F, FA, FAF, FF |
| Крутящий момент на выходном валу | 1520–5000 N·m |
| Диапазон передаточных отношений | 11.16–277 |
| Мощность двигателя | 0.75–22.0 kW |
| Частота вращения на выходе | 2.5–131.0 r/min |
| Масса | 150.0–190.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 175–184.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| FA97 / FAF97 / F97 / FF97 | 0.75 | 8 | 3.1 | 2320 | 223.88 | 34800 | 1.85 |
| FA97 / FAF97 / F97 / FF97 | 0.75 | 8 | 2.7 | 2630 | 253.41 | 34100 | 1.65 |
| FA97 / FAF97 / F97 / FF97 | 0.75 | 8 | 2.5 | 2870 | 276.77 | 33600 | 1.50 |
| FA97 / FAF97 / F97 / FF97 | 1.1 | 6 | 5.3 | 2000 | 174.87 | 35400 | 2.2 |
| FA97 / FAF97 / F97 / FF97 | 1.1 | 6 | 4.8 | 2170 | 189.92 | 35100 | 2.0 |
| FA97 / FAF97 / FF97 | 1.1 | 4 | 6.2 | 1680 | 223.88 | 36000 | 2.6 |
| FA97 / FAF97 / F97 / FF97 | 1.1 | 6 | 4.1 | 2560 | 223.88 | 34300 | 1.70 |
| FA97 / FAF97 / FF97 | 1.1 | 4 | 5.5 | 1900 | 253.41 | 35600 | 2.3 |
| FA97 / FAF97 / F97 / FF97 | 1.1 | 6 | 3.6 | 2890 | 253.41 | 33600 | 1.50 |
| FA97 / FAF97 / FF97 | 1.1 | 4 | 5.1 | 2080 | 276.77 | 35200 | 2.1 |
| FA97 / FAF97 / F97 / FF97 | 1.1 | 6 | 3.3 | 3160 | 276.77 | 32900 | 1.35 |
| FA97 / FAF97 / F97 / FF97 | 1.5 | 4 | 8.1 | 1780 | 174.87 | 35800 | 2.4 |
| FA97 / FAF97 / F97 / FF97 | 1.5 | 4 | 7.4 | 1930 | 189.92 | 35500 | 2.2 |
| FA97 / FAF97 / F97 / FF97 | 1.5 | 4 | 6.3 | 2270 | 223.88 | 34900 | 1.90 |
| FA97 / FAF97 / F97 / FF97 | 1.5 | 4 | 5.6 | 2570 | 253.41 | 34300 | 1.65 |
| FA97 / FAF97 / F97 / FF97 | 1.5 | 4 | 5.1 | 2810 | 276.77 | 33700 | 1.55 |
| FA97 / FAF97 / F97 / FF97 | 2.2 | 4 | 11 | 1900 | 127.42 | 35600 | 2.3 |
| FA97 / FAF97 / F97 / FF97 | 2.2 | 4 | 10 | 2100 | 140.71 | 35200 | 2.0 |
| FA97 / FAF97 / F97 / FF97 | 2.2 | 4 | 9 | 2330 | 156.30 | 34800 | 1.85 |
| FA97 / FAF97 / F97 / FF97 | 2.2 | 6 | 6.0 | 3490 | 156.30 | 32100 | 1.25 |
| FA97 / FAF97 / F97 / FF97 | 2.2 | 4 | 8.1 | 2610 | 174.87 | 34200 | 1.65 |
| FA97 / FAF97 / F97 / FF97 | 2.2 | 6 | 5.4 | 3910 | 174.87 | 31000 | 1.10 |
| FA97 / FAF97 / F97 / FF97 | 2.2 | 4 | 7.4 | 2830 | 189.92 | 33700 | 1.50 |
| FA97 / FAF97 / F97 / FF97 | 2.2 | 6 | 4.9 | 4240 | 189.92 | 30100 | 1.00 |
| FA97 / FAF97 / F97 / FF97 | 2.2 | 6 | 4.2 | 5000 | 223.88 | 12400 | 0.85 |
| FA97 / FAF97 / F97 / FF97 | 2.2 | 4 | 6.3 | 3340 | 233.88 | 32500 | 1.30 |
| FA97 / FAF97 / F97 / FF97 | 2.2 | 4 | 5.6 | 3780 | 253.41 | 31400 | 1.15 |
| FA97 / FAF97 / F97 / FF97 | 2.2 | 4 | 5.1 | 4120 | 276.77 | 30400 | 1.05 |
| FA97 / FAF97 / F97 / FF97 | 3.0 | 4 | 8.0 | 3580 | 174.87 | 31900 | 1.20 |
| FA97 / FAF97 / F97 / FF97 | 3.0 | 4 | 7.4 | 3890 | 189.92 | 31100 | 1.10 |
| FA97 / FAF97 / F97 / FF97 | 3.0 | 4 | 6.2 | 4580 | 223.88 | 29000 | 0.95 |
| FA97 / FAF97 / FF97 | 7.5 | 4 | 47 | 1520 | 30.39 | 28500 | 2.8 |
| FA97 / FAF97 / FF97 | 7.5 | 4 | 42 | 1700 | 33.91 | 29200 | 2.5 |
| FA97 / FAF97 / FF97 | 7.5 | 4 | 39 | 1840 | 36.64 | 29600 | 1.65 |
| FA97 / FAF97 / FF97 | 7.5 | 4 | 33 | 2170 | 43.28 | 30500 | 1.40 |
| FA97 / FAF97 / F97 / FF97 | 9.2 | 4 | 58 | 1520 | 24.92 | 26300 | 2.8 |
| FA97 / FAF97 / F97 / FF97 | 9.2 | 4 | 52 | 1670 | 27.44 | 26800 | 2.6 |
| FA97 / FAF97 / F97 / FF97 | 9.2 | 4 | 47 | 1850 | 30.39 | 27300 | 2.3 |
| FA97 / FAF97 / F97 / FF97 | 9.2 | 4 | 44 | 1980 | 32.50 | 27600 | 2.2 |
| FA97 / FAF97 / F97 / FF97 | 9.2 | 4 | 42 | 2070 | 33.91 | 27800 | 2.1 |
| FA97 / FAF97 / F97 / FF97 | 9.2 | 4 | 37 | 2370 | 38.86 | 28400 | 1.80 |
| FA97 / FAF97 / F97 / FF97 | 9.2 | 4 | 32 | 2710 | 44.49 | 28800 | 1.60 |
| FA97 / FAF97 / F97 / FF97 | 9.2 | 4 | 27 | 3200 | 52.49 | 29300 | 1.35 |
| FA97 / FAF97 / F97 / FF97 | 9.2 | 4 | 25 | 3540 | 58.06 | 29500 | 1.20 |
| FA97 / FAF97 / F97 / FF97 | 9.2 | 4 | 22 | 3990 | 65.47 | 29600 | 1.10 |
| FA97 / FAF97 / F97 / FF97 | 9.2 | 4 | 20 | 4410 | 72.29 | 29600 | 0.95 |
| FA97 / FAF97 / F97 / FF97 | 9.2 | 4 | 19 | 4610 | 75.63 | 28900 | 0.95 |
| FA97 / FAF97 / F97 / FF97 | 9.2 | 4 | 18 | 4900 | 80.31 | 18700 | 0.90 |
| FA97 / FAF97 | 11.0 | 4 | 65 | 1610 | 22.11 | 24700 | 2.7 |
| FA97 / FAF97 | 11.0 | 4 | 58 | 1820 | 24.92 | 25200 | 2.4 |
| FA97 / FAF97 | 11.0 | 4 | 52 | 2000 | 27.44 | 25600 | 2.2 |
| FA97 / FAF97 | 11.0 | 4 | 47 | 2220 | 30.39 | 26000 | 1.95 |
| FA97 / FAF97 | 11.0 | 4 | 42 | 2470 | 33.91 | 26400 | 1.75 |
| FA97 / FAF97 / F97 / FF97 | 11.0 | 4 | 27 | 3830 | 52.49 | 27100 | 1.10 |
| FA97 / FAF97 / F97 / FF97 | 11.0 | 4 | 25 | 4240 | 58.06 | 27100 | 1.00 |
| FA97 / FAF97 / F97 / FF97 | 11.0 | 4 | 22 | 4780 | 65.47 | 24000 | 0.90 |
| FA97 / FAF97 / F97 / FF97 | 15.0 | 4 | 45 | 3190 | 32.50 | 23200 | 1.35 |
| FA97 / FAF97 / F97 / FF97 | 15.0 | 4 | 38 | 3810 | 38.86 | 23100 | 1.15 |
| FA97 / FAF97 / F97 / FF97 | 15.0 | 4 | 33 | 4360 | 44.49 | 22900 | 1.00 |
| FA97 / FAF97 / F97 / FF97 | 22 | 4 | 131 | 1600 | 11.16 | 18400 | 2.6 |
| FA97 / FAF97 / F97 / FF97 | 22 | 4 | 115 | 1830 | 12.77 | 18700 | 2.3 |
| FA97 / FAF97 / F97 / FF97 | 22 | 4 | 97 | 2160 | 15.06 | 19000 | 2.0 |
| FA97 / FAF97 / F97 / FF97 | 22 | 4 | 85 | 2470 | 17.25 | 19100 | 1.75 |
| FA97 / FAF97 / F97 / FF97 | 22 | 4 | 73 | 2880 | 20.07 | 19200 | 1.50 |
| FA97 / FAF97 / F97 / FF97 | 22 | 4 | 66 | 3170 | 22.11 | 19100 | 1.35 |
| FA97 / FAF97 / F97 / FF97 | 22 | 4 | 59 | 3570 | 24.92 | 18900 | 1.20 |
| FA97 / FAF97 / F97 / FF97 | 22 | 4 | 53 | 3940 | 27.44 | 18700 | 1.10 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Типоразмер 107: крутящий момент 1500–9070 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 107
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | F, FA, FAF, FF |
| Крутящий момент на выходном валу | 1500–9070 N·m |
| Диапазон передаточных отношений | 6.22–950 |
| Мощность двигателя | 1.5–37.0 kW |
| Частота вращения на выходе | 1.5–236.0 r/min |
| Масса | 225.0–269.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 177–185.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| FA107 / FAF107 / F107 / FF107 | 2.2 | 4 | 7.9 | 2660 | 178.64 | 61000 | 2.9 |
| FA107 / FAF107 / F107 / FF107 | 2.2 | 6 | 5.3 | 3990 | 178.64 | 58400 | 1.90 |
| FA107 / FAF107 / F107 / FF107 | 2.2 | 8 | 3.9 | 5360 | 178.64 | 55500 | 1.45 |
| FA107 / FAF107 / F107 / FF107 | 2.2 | 4 | 7.1 | 2970 | 199.31 | 60400 | 2.6 |
| FA107 / FAF107 / F107 / FF107 | 2.2 | 6 | 4.7 | 4450 | 199.31 | 57500 | 1.70 |
| FA107 / FAF107 / F107 / FF107 | 2.2 | 8 | 3.5 | 5980 | 199.31 | 54100 | 1.30 |
| FA107 / FAF107 / F107 / FF107 | 2.2 | 4 | 6.6 | 3210 | 215.37 | 60000 | 2.4 |
| FA107 / FAF107 / F107 / FF107 | 2.2 | 6 | 4.4 | 4810 | 215.37 | 56700 | 1.60 |
| FA107 / FAF107 / F107 / FF107 | 2.2 | 8 | 3.2 | 6460 | 215.37 | 52900 | 1.20 |
| FA107 / FAF107 / F107 / FF107 | 2.2 | 4 | 5.5 | 3790 | 254.40 | 58900 | 2.0 |
| FA107 / FAF107 / F107 / FF107 | 2.2 | 6 | 3.7 | 5690 | 254.40 | 54800 | 1.35 |
| FA107 / FAF107 / F107 / FF107 | 2.2 | 8 | 2.8 | 7640 | 254.40 | 49900 | 1.00 |
| FA107 / FAF107 / F107 / FF107 | 3.0 | 4 | 8.7 | 3300 | 161.28 | 59800 | 2.3 |
| FA107 / FAF107 / F107 / FF107 | 3.0 | 4 | 7.8 | 3660 | 178.64 | 59100 | 2.1 |
| FA107 / FAF107 / F107 / FF107 | 3.0 | 4 | 7.0 | 4080 | 199.31 | 58300 | 1.90 |
| FA107 / FAF107 / F107 / FF107 | 3.0 | 4 | 6.5 | 4410 | 215.37 | 57600 | 1.75 |
| FA107 / FAF107 / F107 / FF107 | 3.0 | 4 | 5.5 | 5210 | 254.40 | 55900 | 1.50 |
| FA107 / FAF107 / F107 / FF107 | 7.5 | 4 | 21 | 3390 | 67.62 | 59600 | 2.3 |
| FA107 / FAF107 / F107 / FF107 | 7.5 | 4 | 19 | 3730 | 74.52 | 59000 | 2.1 |
| FA107 / FAF107 / F107 / FF107 | 7.5 | 4 | 17 | 4210 | 83.99 | 58000 | 1.85 |
| FA107 / FAF107 / F107 / FF107 | 7.5 | 4 | 16 | 4430 | 88.49 | 57500 | 1.75 |
| FA107 / FAF107 / F107 / FF107 | 7.5 | 4 | 15 | 4630 | 92.47 | 57100 | 1.65 |
| FA107 / FAF107 / F107 / FF107 | 7.5 | 4 | 14 | 5080 | 101.38 | 56100 | 1.50 |
| FA107 / FAF107 / F107 / FF107 | 7.5 | 4 | 12 | 5910 | 117.94 | 54200 | 1.30 |
| FA107 / FAF107 / F107 / FF107 | 9.2 | 4 | 28 | 3100 | 50.73 | 56800 | 2.5 |
| FA107 / FAF107 / F107 / FF107 | 9.2 | 4 | 25 | 3550 | 58.12 | 58300 | 2.2 |
| FA107 / FAF107 / F107 / FF107 | 9.2 | 4 | 21 | 4130 | 67.62 | 58200 | 1.85 |
| FA107 / FAF107 / F107 / FF107 | 9.2 | 4 | 19 | 4550 | 74.52 | 57300 | 1.70 |
| FA107 / FAF107 / F107 / FF107 | 9.2 | 4 | 17 | 5120 | 83.99 | 56000 | 1.50 |
| FA107 / FAF107 / F107 / FF107 | 9.2 | 4 | 16 | 5640 | 92.47 | 54900 | 1.35 |
| FA107 / FAF107 / F107 / FF107 | 9.2 | 4 | 14 | 6180 | 101.38 | 53600 | 1.25 |
| FA107 / FAF107 / F107 / FF107 | 9.2 | 4 | 12 | 7200 | 117.94 | 51100 | 1.05 |
| FA107 / FAF107 / F107 / FF107 | 9.2 | 4 | 11 | 7930 | 129.97 | 49100 | 0.95 |
| FA107 / FAF107 / F107 / FF107 | 9.2 | 4 | 9.8 | 8940 | 146.49 | 46300 | 0.85 |
| FA107 / FAF107 / F107 / FF107 | 11.0 | 4 | 57 | 1830 | 25.14 | 47800 | 4.3 |
| FA107 / FAF107 / F107 / FF107 | 11.0 | 4 | 52 | 2010 | 27.57 | 48800 | 3.9 |
| FA107 / FAF107 / F107 / FF107 | 11.0 | 4 | 43 | 2470 | 33.79 | 51000 | 3.0 |
| FA107 / FAF107 / F107 / FF107 | 11.0 | 4 | 33 | 3140 | 43.03 | 53500 | 2.5 |
| FA107 / FAF107 / F107 / FF107 | 11.0 | 4 | 28 | 3700 | 50.73 | 55100 | 2.1 |
| FA107 / FAF107 / F107 / FF107 | 11.0 | 4 | 25 | 4240 | 58.12 | 56400 | 1.80 |
| FA107 / FAF107 / F107 / FF107 | 11.0 | 4 | 21 | 4930 | 67.62 | 56500 | 1.55 |
| FA107 / FAF107 / F107 / FF107 | 11.0 | 4 | 19 | 5440 | 74.52 | 55300 | 1.40 |
| FA107 / FAF107 / F107 / FF107 | 11.0 | 4 | 17 | 6130 | 83.99 | 53700 | 1.25 |
| FA107 / FAF107 / FF107 | 11.0 | 4 | 14 | 7400 | 101.38 | 50600 | 1.05 |
| FA107 / FAF107 / FF107 | 11.0 | 4 | 12 | 8600 | 117.94 | 47300 | 0.90 |
| FA107 / FAF107 / F107 / FF107 | 15.0 | 4 | 67 | 2130 | 21.76 | 44500 | 3.7 |
| FA107 / FAF107 / F107 / FF107 | 15.0 | 4 | 58 | 2470 | 25.14 | 45900 | 3.2 |
| FA107 / FAF107 / F107 / FF107 | 15.0 | 4 | 53 | 2700 | 27.57 | 46700 | 2.9 |
| FA107 / FAF107 / F107 / FF107 | 15.0 | 4 | 46 | 3120 | 31.80 | 48000 | 2.5 |
| FA107 / FAF107 / F107 / FF107 | 15.0 | 4 | 43 | 3320 | 33.79 | 48500 | 2.2 |
| FA107 / FAF107 / F107 / FF107 | 15.0 | 4 | 39 | 3690 | 37.61 | 49300 | 2.1 |
| FA107 / FAF107 / F107 / FF107 | 15.0 | 4 | 34 | 4220 | 43.03 | 50400 | 1.80 |
| FA107 / FAF107 / F107 / FF107 | 15.0 | 4 | 29 | 4980 | 50.73 | 51500 | 1.55 |
| FA107 / FAF107 / F107 / FF107 | 15.0 | 4 | 25 | 5700 | 58.12 | 52200 | 1.35 |
| FA107 / FAF107 / F107 / FF107 | 15.0 | 4 | 22 | 6630 | 67.62 | 52500 | 1.15 |
| FA107 / FAF107 / F107 / FF107 | 15.0 | 4 | 20 | 7310 | 74.52 | 50800 | 1.05 |
| FA107 / FAF107 / F107 / FF107 | 15.0 | 4 | 17 | 8240 | 83.99 | 48300 | 0.95 |
| FA107 / FAF107 / F107 / FF107 | 15.0 | 4 | 17 | 8680 | 88.49 | 47100 | 0.90 |
| FA107 / FAF107 / F107 / FF107 | 15.0 | 4 | 16 | 9070 | 92.47 | 45900 | 0.85 |
| FA107 / FAF107 / FF107 | 18.5 | 4 | 67 | 2620 | 21.76 | 43200 | 3.0 |
| FA107 / FAF107 / FF107 | 18.5 | 4 | 58 | 3030 | 25.14 | 44300 | 2.6 |
| FA107 / FAF107 / FF107 | 18.5 | 4 | 53 | 3320 | 27.57 | 45000 | 2.4 |
| FA107 / FAF107 / F107 / FF107 | 18.5 | 4 | 46 | 3830 | 31.80 | 46000 | 2.0 |
| FA107 / FAF107 / FF107 | 18.5 | 4 | 43 | 4070 | 33.79 | 46400 | 1.80 |
| FA107 / FAF107 / F107 / FF107 | 18.5 | 4 | 39 | 4540 | 37.61 | 47000 | 1.70 |
| FA107 / FAF107 / F107 / FF107 | 18.5 | 4 | 34 | 5190 | 43.03 | 47700 | 1.50 |
| FA107 / FAF107 / F107 / FF107 | 22 | 4 | 76 | 2750 | 19.20 | 41000 | 2.8 |
| FA107 / FAF107 / F107 / FF107 | 22 | 4 | 67 | 3120 | 21.76 | 41900 | 2.5 |
| FA107 / FAF107 / F107 / FF107 | 22 | 4 | 58 | 3610 | 25.14 | 42800 | 2.2 |
| FA107 / FAF107 / F107 / FF107 | 22 | 4 | 53 | 3950 | 27.57 | 43300 | 2.0 |
| FA107 / FAF107 / F107 | 22 | 4 | 46 | 4560 | 31.80 | 44100 | 1.70 |
| FA107 / FAF107 / F107 / FF107 | 22 | 4 | 43 | 4850 | 33.79 | 44300 | 1.55 |
| FA107 / FAF107 / F107 | 22 | 4 | 39 | 5390 | 37.61 | 44800 | 1.40 |
| FA107 / FAF107 / FF107 | 22 | 4 | 34 | 6170 | 43.03 | 45100 | 1.25 |
| FA107 / FAF107 / FF107 | 22 | 4 | 29 | 7280 | 50.73 | 45300 | 1.05 |
| FA107 / FAF107 / FF107 | 22 | 4 | 25 | 8330 | 58.12 | 45200 | 0.90 |
| FA107 / F107 / FF107 | 30 | 4 | 148 | 1940 | 9.96 | 34500 | 3.3 |
| FA107 / F107 / FF107 | 30 | 4 | 119 | 2400 | 12.33 | 35900 | 2.9 |
| FA107 / F107 / FF107 | 30 | 4 | 100 | 2860 | 14.67 | 36900 | 2.7 |
| FA107 / F107 / FF107 | 30 | 4 | 89 | 3230 | 16.85 | 37600 | 2.4 |
| FA107 / F107 / FF107 | 30 | 4 | 77 | 3730 | 19.20 | 38300 | 2.1 |
| FA107 / F107 / FF107 | 30 | 4 | 68 | 4240 | 21.76 | 38800 | 1.85 |
| FA107 / F107 / FF107 | 30 | 4 | 58 | 4900 | 25.14 | 39300 | 1.60 |
| FA107 / F107 / FF107 | 30 | 4 | 53 | 5370 | 27.57 | 39500 | 1.45 |
| FA107 / FAF107 / F107 / FF107 | 30 | 4 | 46 | 6200 | 31.80 | 39700 | 1.25 |
| FA107 / FAF107 / F107 / FF107 | 30 | 4 | 39 | 7330 | 37.61 | 39600 | 1.05 |
| FA107 / FAF107 / F107 / FF107 | 30 | 4 | 34 | 8390 | 43.03 | 39200 | 0.90 |
| FA107 / FAF107 / F107 / FF107 | 37 | 4 | 236 | 1500 | 6.22 | 30000 | 3.1 |
| FA107 / FAF107 / F107 / FF107 | 37 | 4 | 199 | 1780 | 7.40 | 31000 | 2.6 |
| FA107 / FAF107 / F107 / FF107 | 37 | 4 | 176 | 2010 | 8.37 | 31700 | 2.4 |
| FA107 / FAF107 / F107 / FF107 | 37 | 4 | 152 | 2330 | 9.69 | 32400 | 2.1 |
| FA107 / FAF107 / F107 / FF107 | 37 | 4 | 148 | 2390 | 9.96 | 33300 | 2.7 |
| FA107 / FAF107 / F107 / FF107 | 37 | 4 | 119 | 2960 | 12.33 | 34400 | 2.4 |
| FA107 / FAF107 / F107 / FF107 | 37 | 4 | 100 | 3530 | 14.67 | 35100 | 2.2 |
| FA107 / FAF107 / F107 / FF107 | 37 | 4 | 89 | 3990 | 16.58 | 35600 | 1.95 |
| FA107 / FAF107 / F107 / FF107 | 37 | 4 | 77 | 4610 | 19.20 | 36000 | 1.70 |
| FA107 / FAF107 / F107 / FF107 | 37 | 4 | 68 | 5230 | 21.76 | 36200 | 1.50 |
| FA107 / FAF107 / F107 / FF107 | 37 | 4 | 58 | 6040 | 25.14 | 36200 | 1.30 |
| FA107 / FAF107 / F107 / FF107 | 37 | 4 | 53 | 6630 | 27.57 | 36200 | 1.20 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| FA107 / FAF107 / F107 / FF107 | 1.5 | 4 | 3.8 | 3400 | 370 | 59600 | 2.3 |
| FA107 / FAF107 / F107 / FF107 | 1.5 | 4 | 3.2 | 4010 | 436 | 58400 | 1.90 |
| FA107 / FAF107 / F107 / FF107 | 1.5 | 4 | 2.9 | 4460 | 489 | 57500 | 1.70 |
| FA107 / FAF107 / F107 / FF107 | 1.5 | 4 | 2.5 | 5110 | 560 | 56100 | 1.50 |
| FA107 / FAF107 / F107 / FF107 | 1.5 | 4 | 2.2 | 5890 | 640 | 54300 | 1.30 |
| FA107 / FAF107 / F107 / FF107 | 1.5 | 4 | 1.9 | 6730 | 736 | 52300 | 1.15 |
| FA107 / FAF107 / F107 / FF107 | 1.5 | 4 | 1.7 | 7640 | 834 | 49900 | 1.00 |
| FA107 / FAF107 / F107 / FF107 | 1.5 | 4 | 1.5 | 8730 | 950 | 46900 | 0.90 |
Типоразмер 127: крутящий момент 1670–19500 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 127
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | F, FA, FAF, FF |
| Крутящий момент на выходном валу | 1670–19500 N·m |
| Диапазон передаточных отношений | 4.68–727 |
| Мощность двигателя | 1.5–90.0 kW |
| Частота вращения на выходе | 1.9–316.0 r/min |
| Масса | 365.0–447.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 177–186.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| FA127 / FAF127 / F127 / FF127 | 5.5 | 8 | 6.2 | 8460 | 114.34 | 90000 | 1.40 |
| FA127 / FAF127 / F127 / FF127 | 5.5 | 8 | 5.7 | 9270 | 125.37 | 90000 | 1.30 |
| FA127 / FAF127 / F127 / FF127 | 5.5 | 8 | 4.6 | 11400 | 153.67 | 90000 | 1.05 |
| FA127 / FAF127 / F127 / FF127 | 5.5 | 8 | 4.2 | 12600 | 170.83 | 89200 | 0.95 |
| FA127 / FAF127 / F127 / FF127 | 9.2 | 4 | 15 | 6040 | 98.95 | 90000 | 2.0 |
| FA127 / FAF127 / F127 / FF127 | 9.2 | 4 | 13 | 6980 | 114.34 | 90000 | 1.70 |
| FA127 / FAF127 / F127 / FF127 | 9.2 | 4 | 11 | 7650 | 125.37 | 90000 | 1.55 |
| FA127 / FAF127 / F127 / FF127 | 9.2 | 4 | 9.4 | 9380 | 153.67 | 90000 | 1.30 |
| FA127 / FAF127 / F127 / FF127 | 9.2 | 4 | 8.4 | 10400 | 170.83 | 90000 | 1.15 |
| FA127 / FAF127 / FF127 | 11.0 | 4 | 21 | 4980 | 68.28 | 112000 | 3.6 |
| FA127 / FAF127 / FF127 | 11.0 | 4 | 18 | 5720 | 78.46 | 115700 | 3.1 |
| FA127 / FAF127 / FF127 | 11.0 | 6 | 11 | 9550 | 87.31 | 90000 | 1.25 |
| FA127 / FAF127 / FF127 | 11.0 | 4 | 15 | 7040 | 96.53 | 120000 | 2.6 |
| FA127 / FAF127 / FF127 | 11.0 | 6 | 9.7 | 10800 | 98.95 | 90000 | 1.10 |
| FA127 / FAF127 / FF127 | 11.0 | 4 | 13 | 7910 | 108.49 | 119900 | 2.3 |
| FA127 / FAF127 / FF127 | 11.0 | 4 | 12 | 9130 | 125.14 | 118400 | 1.95 |
| FA127 / FAF127 / FF127 | 11.0 | 4 | 10 | 10300 | 141.80 | 116800 | 1.75 |
| FA127 / FAF127 / FF127 | 11.0 | 4 | 9.4 | 11200 | 153.67 | 90000 | 1.05 |
| FA127 / FAF127 / FF127 | 11.0 | 4 | 8.8 | 11900 | 162.96 | 114300 | 1.50 |
| FA127 / FAF127 / FF127 | 11.0 | 4 | 8.4 | 12500 | 170.83 | 89500 | 0.95 |
| FA127 / FAF127 / FF127 | 11.0 | 4 | 8.1 | 13000 | 178.20 | 112300 | 1.40 |
| FA127 / FAF127 / FF127 | 11.0 | 4 | 6.6 | 15900 | 217.62 | 106000 | 1.15 |
| FA127 / FAF127 / FF127 | 11.0 | 4 | 5.4 | 19500 | 267.43 | 95500 | 0.90 |
| FA127 / FAF127 / F127 / FF127 | 15.0 | 4 | 21 | 6870 | 70.07 | 82800 | 1.75 |
| FA127 / FAF127 / F127 / FF127 | 15.0 | 4 | 19 | 7400 | 75.41 | 83800 | 1.60 |
| FA127 / FAF127 / F127 / FF127 | 15.0 | 4 | 17 | 8570 | 87.31 | 85600 | 1.40 |
| FA127 / FAF127 / F127 / FF127 | 15.0 | 4 | 15 | 9710 | 98.95 | 87000 | 1.25 |
| FA127 / FAF127 / F127 / FF127 | 15.0 | 4 | 13 | 11200 | 114.34 | 88300 | 1.05 |
| FA127 / FAF127 / F127 / FF127 | 15.0 | 4 | 12 | 12300 | 125.37 | 89000 | 1.00 |
| FA127 / FAF127 / F127 / FF127 | 18.5 | 4 | 30 | 5880 | 48.80 | 74900 | 2.0 |
| FA127 / FAF127 / F127 / FF127 | 18.5 | 4 | 26 | 6670 | 55.31 | 76400 | 1.80 |
| FA127 / FAF127 / F127 / FF127 | 18.5 | 4 | 23 | 7710 | 63.91 | 79100 | 1.55 |
| FA127 / FAF127 / F127 / FF127 | 18.5 | 4 | 21 | 8450 | 70.07 | 79000 | 1.40 |
| FA127 / FAF127 / F127 / FF127 | 18.5 | 4 | 19 | 9090 | 75.41 | 79700 | 1.30 |
| FA127 / FAF127 / F127 / FF127 | 18.5 | 4 | 17 | 10500 | 87.31 | 80900 | 1.15 |
| FA127 / FAF127 / F127 / FF127 | 18.5 | 4 | 15 | 11900 | 98.95 | 81700 | 1.00 |
| FA127 / FAF127 / F127 / FF127 | 18.5 | 4 | 13 | 13800 | 114.34 | 82200 | 0.85 |
| FA127 / FAF127 / F127 / FF127 | 22 | 4 | 35 | 6040 | 42.15 | 70700 | 2.0 |
| FA127 / FAF127 / F127 / FF127 | 22 | 4 | 30 | 7000 | 48.80 | 72300 | 1.70 |
| FA127 / FAF127 / F127 / FF127 | 22 | 4 | 26 | 7930 | 55.31 | 73500 | 1.50 |
| FA127 / FAF127 / F127 / FF127 | 22 | 4 | 23 | 9160 | 63.91 | 74700 | 1.30 |
| FA127 / FAF127 / F127 / FF127 | 22 | 4 | 21 | 10000 | 70.07 | 75300 | 1.20 |
| FA127 / FAF127 / F127 / FF127 | 22 | 4 | 19 | 10800 | 75.41 | 75700 | 1.10 |
| FA127 / FAF127 / F127 / FF127 | 22 | 4 | 17 | 12500 | 87.31 | 76300 | 0.95 |
| FA127 / FAF127 / F127 / FF127 | 22 | 4 | 15 | 14200 | 98.95 | 76400 | 0.85 |
| FA127 / FAF127 / FF127 | 30 | 4 | 78 | 3680 | 18.87 | 58000 | 3.0 |
| FA127 / FAF127 / FF127 | 30 | 4 | 69 | 4170 | 21.38 | 59400 | 2.9 |
| FA127 / FAF127 / FF127 | 30 | 4 | 60 | 4790 | 24.57 | 60900 | 1.80 |
| FA127 / FAF127 / FF127 | 30 | 4 | 55 | 5240 | 26.86 | 61800 | 1.60 |
| FA127 / FAF127 / F127 / FF127 | 37 | 4 | 186 | 1890 | 7.88 | 46500 | 3.2 |
| FA127 / FAF127 / F127 / FF127 | 37 | 4 | 166 | 2130 | 8.86 | 47700 | 3.3 |
| FA127 / FAF127 / F127 / FF127 | 37 | 4 | 144 | 2450 | 10.19 | 49600 | 3.9 |
| FA127 / FAF127 / F127 / FF127 | 37 | 4 | 117 | 3010 | 12.54 | 51900 | 3.3 |
| FA127 / FAF127 / F127 / FF127 | 37 | 4 | 101 | 3500 | 14.55 | 53400 | 3.1 |
| FA127 / FAF127 / F127 / FF127 | 37 | 4 | 90 | 3930 | 16.36 | 54600 | 2.8 |
| FA127 / FAF127 / F127 / FF127 | 37 | 4 | 78 | 4530 | 18.87 | 56000 | 2.4 |
| FA127 / FAF127 / F127 / FF127 | 37 | 4 | 69 | 5140 | 21.38 | 57100 | 2.3 |
| FA127 / FAF127 / F127 / FF127 | 37 | 4 | 60 | 5910 | 24.57 | 58300 | 1.45 |
| FA127 / FAF127 / F127 / FF127 | 37 | 4 | 58 | 6080 | 25.30 | 58500 | 1.90 |
| FA127 / FAF127 / F127 / FF127 | 37 | 4 | 55 | 6460 | 26.86 | 58900 | 1.30 |
| FA127 / FAF127 / F127 / FF127 | 37 | 4 | 47 | 7530 | 31.33 | 59900 | 1.60 |
| FA127 / FAF127 / F127 / FF127 | 37 | 4 | 39 | 8960 | 37.28 | 60700 | 1.35 |
| FA127 / FAF127 / F127 / FF127 | 37 | 4 | 35 | 10100 | 42.15 | 61100 | 1.20 |
| FA127 / FAF127 / F127 / FF127 | 37 | 4 | 30 | 11700 | 48.80 | 61100 | 1.00 |
| FA127 / FAF127 / F127 / FF127 | 37 | 4 | 27 | 13300 | 55.31 | 60900 | 0.90 |
| FA127 / FAF127 / F127 / FF127 | 55 | 4 | 315 | 1670 | 4.68 | 39600 | 3.6 |
| FA127 / FAF127 / F127 / FF127 | 55 | 4 | 267 | 1970 | 5.52 | 41100 | 3.0 |
| FA127 / FAF127 / F127 / FF127 | 55 | 4 | 217 | 2420 | 6.80 | 42900 | 2.9 |
| FA127 / FAF127 / F127 / FF127 | 55 | 4 | 187 | 2810 | 7.88 | 44200 | 2.1 |
| FA127 / FAF127 / F127 / FF127 | 55 | 4 | 166 | 3160 | 8.86 | 45100 | 2.2 |
| FA127 / FAF127 / F127 / FF127 | 55 | 4 | 145 | 3630 | 10.19 | 46800 | 2.6 |
| FA127 / FAF127 / F127 / FF127 | 55 | 4 | 118 | 4470 | 12.54 | 48400 | 2.2 |
| FA127 / FAF127 / F127 / FF127 | 55 | 4 | 101 | 5180 | 14.55 | 49400 | 2.1 |
| FA127 / FAF127 / F127 / FF127 | 55 | 4 | 90 | 5820 | 16.36 | 50100 | 1.90 |
| FA127 / FAF127 / F127 / FF127 | 55 | 4 | 78 | 6720 | 18.87 | 50800 | 1.65 |
| FA127 / FAF127 / F127 / FF127 | 55 | 4 | 69 | 7610 | 21.38 | 51300 | 1.60 |
| FAF127 / F127 | 75 | 4 | 58 | 12200 | 25.30 | 44000 | 1.00 |
| FA127 / FAF127 / FF127 | 90 | 4 | 316 | 2720 | 4.68 | 36900 | 2.2 |
| FA127 / FAF127 / FF127 | 90 | 4 | 268 | 3210 | 5.52 | 37900 | 1.85 |
| FA127 / FAF127 / FF127 | 90 | 4 | 218 | 3950 | 6.80 | 39000 | 1.75 |
| FA127 / FAF127 / FF127 | 90 | 4 | 188 | 4580 | 7.88 | 39700 | 1.30 |
| FA127 / FAF127 / FF127 | 90 | 4 | 167 | 5150 | 8.86 | 40100 | 1.35 |
| FA127 / FAF127 / FF127 | 90 | 4 | 145 | 5920 | 10.19 | 41400 | 1.60 |
| FA127 / FAF127 / FF127 | 90 | 4 | 118 | 7280 | 12.54 | 41800 | 1.35 |
| FA127 / FAF127 / FF127 | 90 | 4 | 102 | 8450 | 14.55 | 41700 | 1.30 |
| FA127 / FAF127 / FF127 | 90 | 4 | 90 | 9500 | 16.36 | 41500 | 1.15 |
| FA127 / FAF127 / FF127 | 90 | 4 | 78 | 11000 | 18.87 | 40900 | 1.00 |
| FA127 / FAF127 / FF127 | 90 | 4 | 69 | 12400 | 21.38 | 38800 | 0.95 |
| FAF127 | 90 | 4 | 58 | 14700 | 25.30 | 33100 | 0.80 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| FA127 / FAF127 / FF127 | 1.5 | 4 | 2.2 | 5960 | 648 | 90000 | 2.0 |
| FA127 / FAF127 / FF127 | 1.5 | 4 | 1.9 | 6630 | 727 | 90000 | 1.80 |
Типоразмер 157: крутящий момент 5050–22500 N·m; стандартные и комбинированные варианты подбора
Диапазон параметров типоразмера 157
| Подтверждённый диапазон каталожных данных | Значение |
|---|---|
| Исполнения, встречающиеся в каталоге | F, FA, FAF, FF |
| Крутящий момент на выходном валу | 5050–22500 N·m |
| Диапазон передаточных отношений | 11.92–218 |
| Мощность двигателя | 5.5–200.0 kW |
| Частота вращения на выходе | 4.0–125.0 r/min |
| Масса | 610.0–740.0 kg |
Источник: каталог HaoRan RSKF 2024, стр. 180–186.
Стандартные редукторы
В этих строках указано передаточное отношение ниже 300; они относятся к стандартной группе подбора с одним редуктором.
| Исполнения | Мощность двигателя (kW) | Число полюсов | Частота вращения на выходе (r/min) | Крутящий момент на выходном валу (N·m) | Передаточное отношение | Допустимая консольная нагрузка (N) | Сервис-фактор |
|---|---|---|---|---|---|---|---|
| FA157 / FAF157 / FF157 | 5.5 | 8 | 10 | 5050 | 68.28 | 120000 | 3.6 |
| FA157 / FAF157 / FF157 | 5.5 | 8 | 9.1 | 5800 | 78.46 | 120000 | 3.1 |
| FA157 / FAF157 / FF157 | 5.5 | 8 | 8.3 | 6350 | 85.80 | 120000 | 2.8 |
| FA157 / FAF157 / FF157 | 5.5 | 8 | 7.4 | 7140 | 96.53 | 120000 | 2.5 |
| FA157 / FAF157 / FF157 | 5.5 | 8 | 6.5 | 8030 | 108.49 | 119700 | 2.2 |
| FA157 / FAF157 / FF157 | 5.5 | 8 | 5.7 | 9260 | 125.14 | 118300 | 1.95 |
| FA157 / FAF157 / FF157 | 5.5 | 8 | 5.0 | 10500 | 141.80 | 116600 | 1.70 |
| FA157 / FAF157 / FF157 | 5.5 | 8 | 4.4 | 12100 | 162.96 | 114000 | 1.50 |
| FA157 / FAF157 / FF157 | 5.5 | 8 | 4.0 | 13200 | 178.20 | 111900 | 1.35 |
| FA157 / FAF157 / F157 / FF157 | 11.0 | 8 | 7.5 | 14100 | 96.53 | 110100 | 1.30 |
| FA157 / FAF157 / F157 / FF157 | 11.0 | 8 | 6.6 | 15800 | 108.49 | 106100 | 1.15 |
| FA157 / FAF157 / F157 / FF157 | 11.0 | 8 | 5.1 | 20700 | 141.80 | 91300 | 0.85 |
| FA157 / FAF157 / F157 / FF157 | 15.0 | 4 | 24 | 5910 | 60.25 | 105100 | 3.0 |
| FA157 / FAF157 / F157 / FF157 | 15.0 | 4 | 21 | 6700 | 68.28 | 108000 | 2.7 |
| FA157 / FAF157 / F157 / FF157 | 15.0 | 4 | 19 | 7700 | 78.46 | 111200 | 2.3 |
| FA157 / FAF157 / F157 / FF157 | 15.0 | 4 | 15 | 9470 | 96.53 | 115800 | 1.90 |
| FA157 / FAF157 / F157 / FF157 | 15.0 | 4 | 9.0 | 16000 | 162.96 | 105700 | 1.15 |
| FA157 / FAF157 / F157 / FF157 | 15.0 | 4 | 8.2 | 17500 | 178.20 | 101800 | 1.05 |
| FA157 / FAF157 / F157 / FF157 | 15.0 | 4 | 6.7 | 21400 | 217.62 | 88800 | 0.85 |
| FA157 / FAF157 / F157 / FF157 | 18.5 | 4 | 28 | 6300 | 52.24 | 99300 | 2.9 |
| FA157 / FAF157 / F157 / FF157 | 18.5 | 4 | 24 | 7270 | 60.25 | 102300 | 2.5 |
| FA157 / FAF157 / F157 / FF157 | 18.5 | 4 | 21 | 8230 | 68.28 | 104900 | 2.2 |
| FA157 / FAF157 / F157 / FF157 | 18.5 | 4 | 19 | 9460 | 78.46 | 107600 | 1.90 |
| FA157 / FAF157 / F157 / FF157 | 18.5 | 4 | 17 | 10300 | 85.80 | 109300 | 1.75 |
| FA157 / FAF157 / F157 / FF157 | 18.5 | 4 | 15 | 11600 | 96.53 | 111300 | 1.55 |
| FA157 / FAF157 / F157 / FF157 | 18.5 | 4 | 14 | 13100 | 108.49 | 112100 | 1.40 |
| FA157 / FAF157 / F157 / FF157 | 18.5 | 4 | 12 | 15100 | 125.14 | 107900 | 1.20 |
| FA157 / FAF157 / F157 / FF157 | 18.5 | 4 | 10 | 17100 | 141.80 | 102800 | 1.05 |
| FA157 / FAF157 / F157 / FF157 | 18.5 | 4 | 9.0 | 19700 | 162.96 | 95000 | 0.90 |
| FA157 / FAF157 / F157 / FF157 | 18.5 | 4 | 8.2 | 21500 | 178.20 | 88200 | 0.85 |
| FA157 / FAF157 / F157 / FF157 | 30 | 4 | 37 | 7810 | 40.06 | 87700 | 2.3 |
| FA157 / FAF157 / F157 / FF157 | 30 | 4 | 32 | 9060 | 46.48 | 89900 | 2.0 |
| FA157 / FAF157 / F157 / FF157 | 30 | 4 | 28 | 10200 | 52.24 | 91500 | 1.75 |
| FA157 / FAF157 / F157 / FF157 | 30 | 4 | 24 | 11700 | 60.25 | 93300 | 1.55 |
| FA157 / FAF157 / F157 / FF157 | 30 | 4 | 22 | 13300 | 68.28 | 94600 | 1.35 |
| FA157 / FAF157 / F157 / FF157 | 30 | 4 | 19 | 15300 | 78.46 | 95800 | 1.20 |
| FA157 / FAF157 / F157 / FF157 | 30 | 4 | 17 | 16700 | 85.80 | 96400 | 1.10 |
| FA157 / FAF157 / F157 / FF157 | 30 | 4 | 15 | 18800 | 96.53 | 96900 | 0.95 |
| FA157 / FAF157 / F157 / FF157 | 30 | 4 | 14 | 21100 | 108.49 | 89600 | 0.85 |
| FA157 / FAF157 / F157 / FF157 | 37 | 4 | 53 | 6630 | 27.60 | 79100 | 2.7 |
| FA157 / FAF157 / F157 / FF157 | 37 | 4 | 45 | 7820 | 32.55 | 81400 | 2.3 |
| FA157 / FAF157 / F157 / FF157 | 37 | 4 | 37 | 9630 | 40.06 | 84000 | 1.85 |
| FA157 / FAF157 / F157 / FF157 | 37 | 4 | 32 | 11200 | 46.48 | 85700 | 1.60 |
| FA157 / FAF157 / F157 / FF157 | 37 | 4 | 28 | 12600 | 52.24 | 86800 | 1.45 |
| FA157 / FAF157 / F157 / FF157 | 37 | 4 | 24 | 14500 | 60.25 | 87800 | 1.25 |
| FA157 / FAF157 / F157 / FF157 | 37 | 4 | 22 | 16400 | 68.28 | 88400 | 1.10 |
| FA157 / FAF157 / F157 / FF157 | 37 | 4 | 19 | 18900 | 78.46 | 88700 | 0.95 |
| FA157 / FAF157 / F157 / FF157 | 37 | 4 | 17 | 20600 | 85.80 | 88600 | 0.85 |
| FA157 / FAF157 / F157 / FF157 | 45 | 4 | 53 | 8070 | 27.60 | 76200 | 2.2 |
| FA157 / FAF157 / F157 / FF157 | 45 | 4 | 45 | 9510 | 32.55 | 78000 | 1.90 |
| FA157 / FAF157 / F157 / FF157 | 45 | 4 | 37 | 11700 | 40.06 | 79900 | 1.55 |
| FA157 / FAF157 / F157 / FF157 | 45 | 4 | 32 | 13600 | 46.48 | 80900 | 1.30 |
| FA157 / FAF157 / F157 / FF157 | 45 | 4 | 28 | 15300 | 52.24 | 81300 | 1.20 |
| FA157 / FAF157 / F157 / FF157 | 45 | 4 | 24 | 17600 | 60.25 | 81600 | 1.00 |
| FA157 / FAF157 / F157 / FF157 | 45 | 4 | 22 | 20000 | 68.28 | 81300 | 0.90 |
| FA157 / FAF157 / FF157 | 55 | 4 | 88 | 6000 | 16.85 | 67600 | 3.0 |
| FA157 / FAF157 / FF157 | 55 | 4 | 75 | 7040 | 19.77 | 69400 | 2.4 |
| FA157 / FAF157 / FF157 | 55 | 4 | 67 | 7890 | 22.16 | 70600 | 2.3 |
| FA157 / FAF157 / FF157 | 55 | 4 | 58 | 9060 | 25.43 | 71600 | 1.65 |
| FA157 / FAF157 / F157 / FF157 | 55 | 4 | 53 | 9830 | 27.60 | 72600 | 1.85 |
| FA157 / FAF157 / FF157 | 55 | 4 | 52 | 10200 | 28.60 | 72900 | 1.65 |
| FA157 / FAF157 / F157 / FF157 | 55 | 4 | 45 | 11600 | 32.55 | 73800 | 1.55 |
| FA157 / FAF157 / F157 / FF157 | 55 | 4 | 37 | 14300 | 40.06 | 74700 | 1.25 |
| FA157 / FAF157 / F157 / FF157 | 55 | 4 | 32 | 16500 | 46.48 | 74800 | 1.10 |
| FA157 / FAF157 / F157 / FF157 | 55 | 4 | 28 | 18600 | 52.24 | 74600 | 0.95 |
| FA157 / FAF157 / F157 / FF157 | 55 | 4 | 24 | 21500 | 60.25 | 73800 | 0.85 |
| FA157 / FAF157 / F157 / FF157 | 75 | 4 | 54 | 13400 | 27.60 | 65500 | 1.35 |
| FA157 / FAF157 / F157 / FF157 | 75 | 4 | 45 | 15800 | 32.55 | 65400 | 1.15 |
| FA157 / FAF157 / F157 / FF157 | 75 | 4 | 37 | 19400 | 40.06 | 64400 | 0.95 |
| FA157 / FAF157 / F157 / FF157 | 75 | 4 | 32 | 22500 | 46.48 | 62900 | 0.80 |
| FA157 / FAF157 / F157 / FF157 | 90 | 4 | 124 | 6920 | 11.92 | 57800 | 2.3 |
| FA157 / FAF157 / F157 / FF157 | 90 | 4 | 106 | 8110 | 13.96 | 58900 | 2.1 |
| FA157 / FAF157 / F157 / FF157 | 90 | 4 | 88 | 9790 | 16.85 | 59900 | 1.85 |
| FA157 / FAF157 / F157 / FF157 | 90 | 4 | 75 | 11500 | 19.77 | 60500 | 1.50 |
| FA157 / FAF157 / F157 / FF157 | 90 | 4 | 67 | 12900 | 22.16 | 60600 | 1.40 |
| FA157 / FAF157 / F157 / FF157 | 90 | 4 | 58 | 14800 | 25.43 | 60400 | 1.00 |
| FAF157 / F157 | 90 | 4 | 54 | 16000 | 27.60 | 60200 | 1.10 |
| FA157 / FAF157 / F157 / FF157 | 90 | 4 | 52 | 16600 | 28.60 | 60000 | 1.00 |
| FAF157 / F157 | 90 | 4 | 45 | 18900 | 32.55 | 59100 | 0.95 |
| FA157 / FAF157 / F157 / FF157 | 110 | 4 | 125 | 8430 | 11.92 | 54700 | 1.90 |
| FAF157 / F157 | 110 | 4 | 54 | 19500 | 27.60 | 53100 | 0.90 |
| FA157 / FAF157 / F157 / FF157 | 132 | 4 | 125 | 10100 | 11.92 | 51400 | 1.60 |
| FA157 / FAF157 / F157 / FF157 | 132 | 4 | 106 | 11900 | 13.96 | 51400 | 1.45 |
| FA157 / FAF157 / F157 / FF157 | 132 | 4 | 88 | 14300 | 16.85 | 50900 | 1.25 |
| FA157 / FAF157 / F157 / FF157 | 132 | 4 | 75 | 16800 | 19.77 | 49800 | 1.00 |
| FA157 / FAF157 / F157 / FF157 | 132 | 4 | 67 | 18800 | 22.16 | 48700 | 0.95 |
| FA157 / FAF157 / F157 / FF157 | 160 | 4 | 125 | 12300 | 11.92 | 47100 | 1.30 |
| FA157 / FAF157 / F157 / FF157 | 160 | 4 | 106 | 14400 | 13.96 | 46400 | 1.20 |
| FA157 / FAF157 / F157 / FF157 | 160 | 4 | 88 | 17300 | 16.85 | 44800 | 1.05 |
| FA157 / FAF157 / F157 / FF157 | 200 | 4 | 125 | 15300 | 11.92 | 41000 | 1.05 |
| FA157 / FAF157 / F157 / FF157 | 200 | 4 | 106 | 18000 | 13.96 | 39200 | 0.95 |
| FA157 / FAF157 / F157 / FF157 | 200 | 4 | 88 | 21700 | 16.85 | 36100 | 0.85 |
Комбинированные редукторы
В этих строках указано передаточное отношение 300 или выше. Оно достигается сочетанием двух редукторов; строки выделены отдельно, чтобы диапазон высоких передаточных отношений не воспринимался как характеристика одного редуктора.
Для этого типоразмера нет подтверждённых строк каталога в данной группе передаточных отношений.
Как использовать эти данные
Значения представляют диапазоны каталожных данных и строки подбора и не означают, что любая конфигурация подойдёт к любой машине. Обозначение модели, монтажное исполнение, выходной вал, фланец, условия эксплуатации и присоединительные размеры необходимо оценивать вместе. До подтверждения заказа отправьте шильдик и фотографии установленного редуктора, указав назначение рабочей машины.
Уже используете редуктор SEW? Что проверить перед заменой →
Типичные рабочие машины
Типичные запросы связаны с конвейерными линиями, приводами для перемещения материалов, упаковочными системами и технологическим оборудованием, для которых полезна компоновка со смещённым выходным валом. Нагрузка со стороны рабочей машины, пуски и остановки, условия эксплуатации и доступ для монтажа остаются частью обсуждения подбора. Если редуктор уже установлен, чёткая фотография шильдика и общий снимок монтажа помогут быстрее определить необходимый порядок технической оценки.
Запросите техническую оценку типоразмера и монтажного исполнения
Отправьте шильдик и укажите обозначение типоразмера, рабочую машину, условия эксплуатации и имеющиеся сведения о монтаже. HaoRan Transmission подтвердит необходимые присоединительные размеры до оформления заказа.
R, F, K или S: начните с расположения валов
| Параметр для технической оценки | R | F | K | S |
|---|---|---|---|---|
| Взаимное расположение осей | Соосное расположение входа и выхода.Источник: описание продукции СЕРИИ R — вводный абзац | Параллельные валы; смещённый выходной вал.Источник: описание продукции СЕРИИ F — вводный абзац | Угловая передача.Источник: описание продукции СЕРИИ K — вводный абзац | Угловая передача.Источник: описание продукции СЕРИИ S — вводный абзац |
| Выходной вал | Показан сплошной вал на выходе; подтвердите выбранный вариант вала.Источник: каталог HaoRan 2026, электронная страница 8 | На утверждённой фотографии семейства показан сплошной вал на выходе; подтвердите выбранный вариант вала.Источник: утверждённое изображение изделия — CF; виден выступающий выходной вал; только фотография семейства | Показаны исполнения K со сплошным валом и KA с полым валом; подтвердите выбранное исполнение.Источник: каталог HaoRan 2026, электронная страница 8 | Показан сплошной вал на выходе; подтвердите выбранный вариант вала.Источник: каталог HaoRan 2026, электронная страница 9 |
| Типичные монтажные исполнения | R — лапное исполнение; RF — фланцевое исполнение.Источник: описание продукции СЕРИИ R — варианты исполнения | FA — насадное исполнение; FAF — фланцевое исполнение.Источник: описание продукции СЕРИИ F — варианты исполнения | KA — насадное исполнение; KAF и KF — варианты компоновки с фланцем.Источник: описание продукции СЕРИИ K — варианты исполнения | S — лапное исполнение; SA — насадное исполнение; SAF — фланцевое исполнение.Источник: описание продукции СЕРИИ S — варианты исполнения |
| Страница каталога | R и RF показаны на электронной странице 8.Источник: каталог HaoRan 2026, электронная страница 8 | Семейство F указано в заголовке электронной страницы 8; данный пример представлен утверждённой фотографией.Источник: каталог HaoRan 2026, электронная страница 8 | K и KA показаны на электронной странице 8.Источник: каталог HaoRan 2026, электронная страница 8 | S и SAF показаны на электронной странице 9.Источник: каталог HaoRan 2026, электронная страница 9 |
Показанные валы и монтажные исполнения помогают определить семейства продукции. Подтвердите выбранное исполнение по присоединительным размерам рабочей машины и чертежу.
Производство
Внутри цеха
Вид цеха. Конфигурация изделия проходит техническую оценку с учётом вашей рабочей машины и условий применения.
Мы ответим в течение одного рабочего дня.
Или напишите нам напрямую
